انواع مختلف مانومتر

انواع مانومتر

بارومتر : (Barometer)

بارومتر که به جوسنج توریچلی (مانومتر مخزنی) نیز معروف است، جهت اندازه گیری فشار جو استفاده می‌ شود. مقدار هوا  به عنوان یک سیال همواره درحال تغییر است در نتیجه وزن آن که همان فشار هوا خوانده می شود، به طور مداوم تغییر می کند. تغییر در فشار هوا باعث ایجاد تغییرات در شرایط آب و هوایی می شود که این تغییرات را با بارومترها نشان می دهند.

بارومتر جیوه ای :(Mercury Barometer)

از بارومتر جیوه ای برای تعیین فشار اتمسفر محلیAtmosphere Local استفاده می شود.

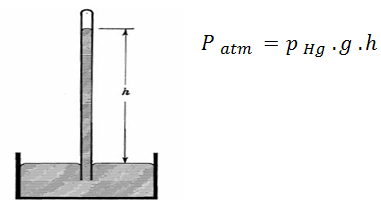

این وسیله متشکل از لوله ای پر از جیوه است و در یک مخزن جیوه وارونه شده است .انتهای لوله بسته می باشد، از هوا تخلیه شده است. ( با توجه به شکل در انتهای لوله و بالای جیوه خلا می باشد.)

ساده ترین مثال کاربردی معادله p2 – p1)= -y(z2– z1))  در  مکانیزم بارومترها است.



با توجه به پایین بودن فشار بخار جیوه از اثر آن در بالای لوله صرف نظر می شود.

پیزومتر Piezometer) : (

پیزومترها مانومترهای ساده ای هستند که برای اندازه گیری فشار سیالات هنگامی که فشار نسبی مثبت (فشار نسبی پایین) است استفاده می شوند. بر خلاف بارومترها، در پیزومتر انتهای لوله باز می باشد. پر واضح است که در صورت منفی بودن فشار نسبی، هوا از راه لوله وارد آب می شود و  در این صورت نمی توان فشار را اندازه گیری کرد. برای اندازه گیری فشارهای نسبی منفی یا مثبت کوچک می توان از  لولهشکل  استفاده کرد. در این حالت امکان قرارگیری مایع لوله در ترازی کمتر از تراز متوسط ظرف نیز وجود دارد. در فشارهای نسبی منفی یا مثبت بزرگتر، از مایع دارای چگالی بیشتری استفاده می شود. این مایع باید با سیال اولیه مختلط نشود. توجه داشته باشید که گازها دارای سطح آزاد نیستند  پس نمی توان از پیزومتر جهت اندازه گیری فشار گازها استفاده کرد.



مانومتر U شکل(U Tube Manometer):

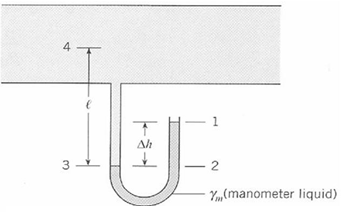

مانومترهای U شکل که یک لوله U شکل است که یک سر آن باز است و سر دیگر آن به ظرف دارای گاز متصل است. در این لوله جیوه یا  هر مایع  دیگری را می توان ریخت. ارتفاع جیوه در دو شاخه لوله برابر است ولی با باز شدن شیر ظرف و ورود گاز به درون آن، ارتفاع جیوه در لوله تغییر می کند و با توجه به آن فشار گاز اندازه گیری می شود.

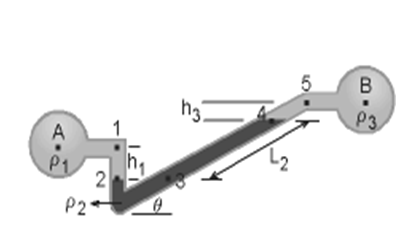

  مانومتر مایل(مورب) Inclined Manometer:

از این وسیله جهت اندازه گیری فشار های کم تا 0.5 اینچ آب  بهره گرفته می شود.



میکرومانومترMicro Manometer:

از این وسیله جهت اندازه گیری اختلاف فشارهای بسیار پایین استفاده می شود.
