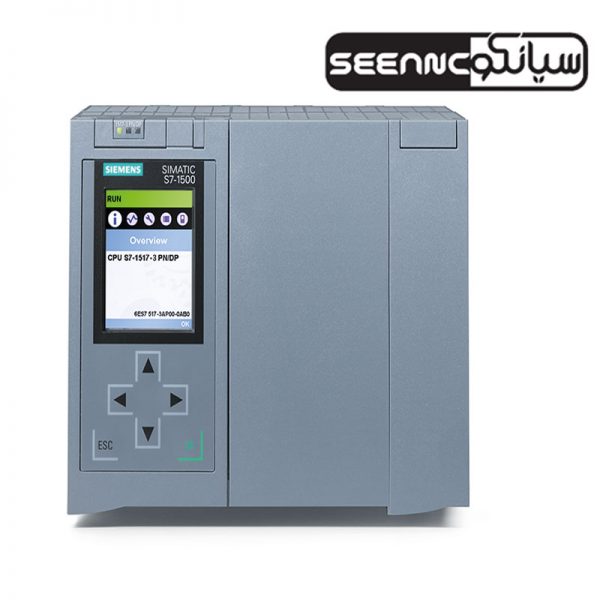

پی ال سی زیمنس مدل SIMATIC S7 CPU 1517-3 PN/DP

پی ال سی زیمنس مدل SIMATIC S7-1500 CPU 1517-3 PN/DP

پی ال سی (plc) های زیمنس مدل siematic s7 cpu 1517-3 PN/DP قدرتمند ترین و پیشرفته ترین سری پی ال سی های s7  می باشد که با طیف وسیعی از قابلیت ها می توان برای انواع برنامه های کاربردی  در اتوماسیون اتوماتیک، بالاترین عملکرد با قابلیت استفاده عالی را ایجاد نماید . پی ال سی S71500 زیمنس به عنوان مکمل PLC S7 300 و PLC S7 400 در سال ۲۰۱۳ به بازار روانه شد.

با توجه به اینکه سخت افزار و نرم افزار های PLC در حال پیشرفت هستند تا سال ۲۰۲۰ جایگزین پی ال سی S7300 و پی ال سی S7400 خواهد شد.این سیستم در حالت مدولار و مقیاس پذیر و با سطح حفاظت IP 20  می باشد . پرتال اتوماسیون کاملا مجتمع  می توان با نرم افزار STEP 7 Professional V12 و یا ورژن های جدید تر پیکربندی شود . CPU های این مدل از پی ال سی S7  سری ۱۵۰۰ مجهز به صفحه نمایش می باشند. .

یکپارچگی ایمنی درحفاظت از ماشین آلات و پرسنل از قابلیت های این سری از PLC زیمنس می باشند که با عملکرد های رتبه بندی شده برای برای طیف گسترده برنامه ها و نیاز های مختلف طراحی شده که این محصول و دیگر تجهیزات مرتبط با اتوماسیون صنعتی  و ابزار دقیق با بهره گیری از بهترین قطعات در ساخت به پشتوانه برند معتبر company siemens در گروه فنی و مهندسی سیانکو همراه با گارانتی معتبر و خدمات پس از فروش عرضه می شوند.

ویژگی های فنی پی ال سی  زیمنس مدل siematic s7 cpu 1517-3 PN/DP

پی ال سی زیمنس مدل siematic s7 cpu1517-3 PN/DP با یک برنامه بسیار گسترده و حافظه داده در محدوده محصول S7-1500 کنترل کننده برای کاربردهای با نیازهای بالا در مورد دامنه برنامه و شبکه وسیع در یک اتوماسیون صنعتی مناسب می باشد .

کاربرد

• پی ال سی زیمنس مدل siematic s7 cpu1517-3 PN/DP با یک برنامه بسیار وسیع و حافظه داده برای درخواست وظایف در برنامه های کاربردی می باشد  که همچنین شامل ساختار سازمانی توزیع شده در کنار ورودی و خروجی های مرکزی است.
• این می تواند به عنوان یک کنترل کننده PROFINET IO یا به عنوان اطلاعات توزیع شده (PROFINET I-Device) استفاده شود. رابط یکپارچه PROFINET IO IRT به عنوان یک سوئیچ 2 پورت طراحی شده است تا بتوان یک توپولوژی خطی را در سیستم نصب کرد.
• رابط یکپارچه PROFINET با آدرس IP جداگانه می تواند برای جداسازی شبکه استفاده شود، برای مثال، اتصال بیشتر دستگاه های PROFINET IO RT یا ارتباطات با سرعت بالا به عنوان I-Device.
• ورودی و خروجی های توزیع شده می تواند از طریق PROFIBUS از طریق رابط یکپارچه PROFIBUS متصل شود.
• علاوه بر این، CPU ویژگی های کنترل جامع و همچنین قابلیت اتصال به درایو ها را از طریق بلوک های استاندارد باز شده PLC ارائه می دهد

طراحی

• ویژگی های  پی ال سی  CPU 1517-3 PN/DP :
• یک پردازنده قدرتمند:
  CPU زمان اجرای دستور را تا 2 نانوثانیه در هر دستورالعمل باینری بدست می آورد.
• یک حافظه کار گسترده:
  2 مگابایت برای برنامه، 8 مگابایت برای داده
• کارت حافظه سیماتیک به عنوان حافظه بار؛
  اجازه می دهد توابع اضافی مانند datalog و آرشیو بر روی آن ذخیره سازی شود .
• قابلیت انعطاف پذیری:
  پیکربندی تک لایه با حداکثر 32 ماژول (CPU + 31 ماژول)
• صفحه نمایشی با توابع برای نمایش اطلاعاتی نظیر آدرس آی پی رابط کاربری یکپارچه، نام ایستگاه، نام دستگاه، شناسه مکان و غیره
• نمایش و تایید پیام های کاربری وعیب یابی تشخیص داده شده از سیستم .
• نمایش اطلاعات ماژول
• نمایش تنظیمات صفحه نمایش
• نمایش آرم قابل تعریف کاربر
• تنظیم آدرس های IP
• تنظیم تاریخ و زمان
• انتخاب حالت عملیات
• تنظیم مجدد CPU به تنظیمات کارخانه
• پشتیبان گیری و بازگرداندن پروژه
• غیر فعال کردن / فعال کردن صفحه نمایش
• فعال کردن سطح حفاظت
• رابط PROFINET IO IRT و رابط PROFINET IO RT برای اتصال I / O توزیع شده از طریق PROFINET
• رابط کاربری PROFINET برای جداسازی شبکه
• رابط PROFIBUS DP برای اتصالورودی و خروجی های توزیع شده از طریق PROFIBUS
• برنامه نويسي
• برنامه ریزی با STEP 7 Professional، V13 UPD3 و بالاتر
• ابزار مهاجرت برای مهاجرت از SIMATIC S7-300 / S7-400 به S7-1500؛ کد برنامه را عمدتا به صورت خودکار تبدیل می کند. کد غیر قابل تبدیل می باشد و می تواند به صورت دستی تنظیم شود.
• پروژه STEP 7 V11 همچنان می تواند با STEP 7 V12 در حالت سازگاری مورد استفاده قرار گیرد.
• برنامه های اساسی S7-1200 را می توان با کپی کردن به S7-1500 منتقل کرد.

مشخصات عمومی پی ال سی  simatic s7-cpu 1517-3 PN/DP
