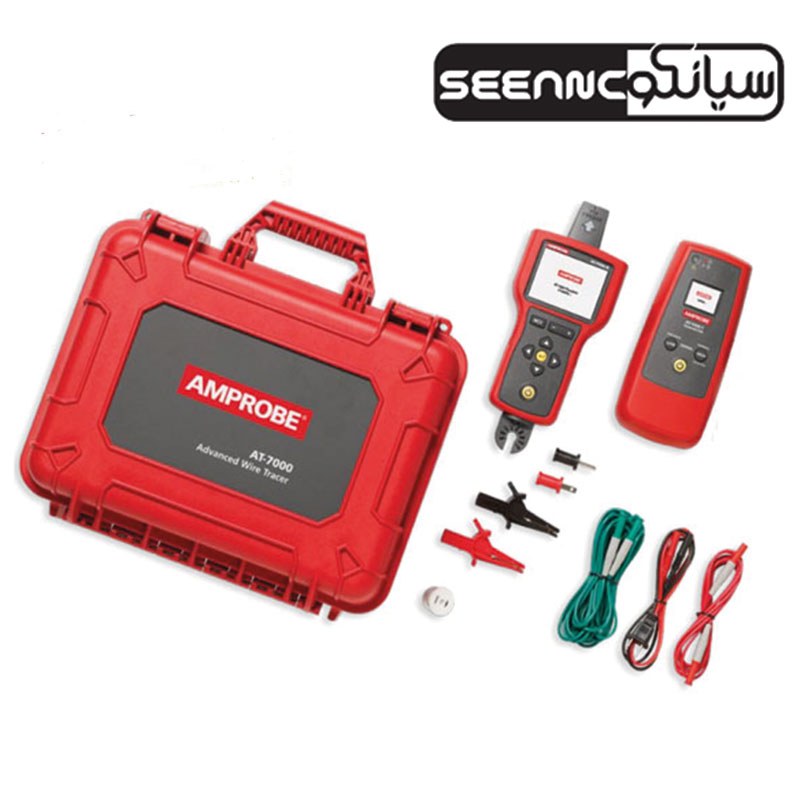

کیت تستر و ردیاب کابل امپروب آمریکا مدل AMPROBE AT-7020

لوازم همراه با دستگاه

AT-7020 kit

  گیرنده AT-7000-R

•

  ترانسمیتر AT-7000-T

•

  کابل تست TL-7000

•

  کیف حمل  CC-7000

•

  کلمپ سیگنال SC-7000

optional

آویز HS-1

optional

شارژر باتری  (1)

—

باتری قلمی AA(10)

•

باتری های قابل شارژ (10)

—

راهنمای کاربری

•

مشخصات فنی

AT-7000-R گیرنده

AT-7000-T فرستنده

اندازه صفحه نمایش TFT LCD

3.5 in (8.89 cm)

1.77 in (4.5 cm)

اندازه صفحه نمایش TFT LCD

2.76 x 2.07 in (7.01 x 5.26 cm)

1.1 x 1.38 in (2.79 x 3.51 cm)

رزولوشن صفحه نمایش TFT LCD

320px x 240px

128px x 160px

نوع صفحه نمایش

TFT LCD

RGB x TFT

صفحه نمایش TFT LCD

•

•

نور پس زمینه

•

•

mDDR

64 MB

64 MB

حافظه FLASH

128 MB

128 MB

صدا

95 dB

–

محدوده دمای کاری

0 to 120°F (-17.77 °C to 49°C)

0 to 120°F (-17.77°C to 49°C)

تحمل در برار دما

-40 to 150°F (-40 to 65.5°C)

-40 to 150°F (-40 to 65.5°C)

رطوبت کاری

95% R.H max

ارتفاع کاری

2000 m

استاندارد

CAT IV 600 V

Transient protection

–

8.00 kV (1.2/50 uS surge)

درجه آلودگی امواج و صوتی

2

تست سقوط

3.28 ft (1 m)

منبع تغذیه

4xAA Alkaline battery

90-270 V AC/DC, 40-400 Hz
AT-7030: BR-7000-T: LI-ION, 7.2 V, 2.2 Ah
AT-7020: 6x AA Alkaline Battery

توان منبع تغذیه

4xAA battery: 2W

AT-7030: BR-7000-T battery: 2W
AT-7020: 6xAA battery:2WAh
AC line voltage (Charging state): 10W
AC line voltage: 3W

جریان غیر قابل شارژ

 (non-rechargeable)

1.1 to 2.6 uA

6 to 14 uA

جریان قابل شاژر (rechargeable)

–

1.2 to 4 uA

درجه IP

IP52

IP40

سرعت نمونه برداری

6.25 kHz Signal: 62.5 kSPS
32.768 kHz: 256 kSPS
NCV: 62.5 kSPS

62.5 kSPS

پاسخ سیگنالی

Audible beep, bargraph display, numeric display

Numeric display

هشدار ال ای دی

Green Flashing: Signal Detection

Red: Energized
OFF: De-Energized
Orange: Over voltage

فرکانس کاری

Energized: 6.25 kHz
De-Energized: 32.768 kHz

Voltage measurement: 40-400 Hz
Energized: 6.25 kHz
De-Energized: 32.768 kHz

هشدار صوتی

1 kHz Piezo Buzzer

–

حالت هوشمند

Pinpointing: Around 1.97 in (5 cm) radius
Direction indication: Up to 5 ft (152.4 cm)

–

تیپ سنسور: Energized

Pinpointing: Around 1.97 in (5 cm)
Direction: Up to 22 ft (670.56 cm)

–

تیپ سنسور :De-Energized

Pinpointing: Around 1.97 in (5 cm)
Direction: Up to 22 ft (670.56 cm)

–

NCV

Detection: Up to 4 ft (121.92 cm)

–

جریان خروجی (Low)

–

53 mA rms

جریان خروجی (High)

–

92 mA rms

جریان خروجی (Low) BR-7000-T

–

53 mA rms

جریان خروجی (High) BR-7000-T

–

120 mA rms

ولتاژخروجی  (Low) De-Energized

–

60 Vp-p

ولتاژ خروجی (High) De-Energized

–

120 Vp-p

ولتاژ خروجی (Clamp) De-Energized

–

180 Vp-p

دهانه کلمپ

–

–

فیوز

–

3.15A, 600V MAX, SLOW 5X20MM

ابعاد

10.92 x 4.43 x 2.55 in
(27.75 x 11.25 x 6.483 cm)

8.5 x 4 x 2.2 in
(21.59 x 10.16 x 5.59 cm)

وزن

1.20 lb (0.544 kg)

1.30 lbs (0.593 kg)
