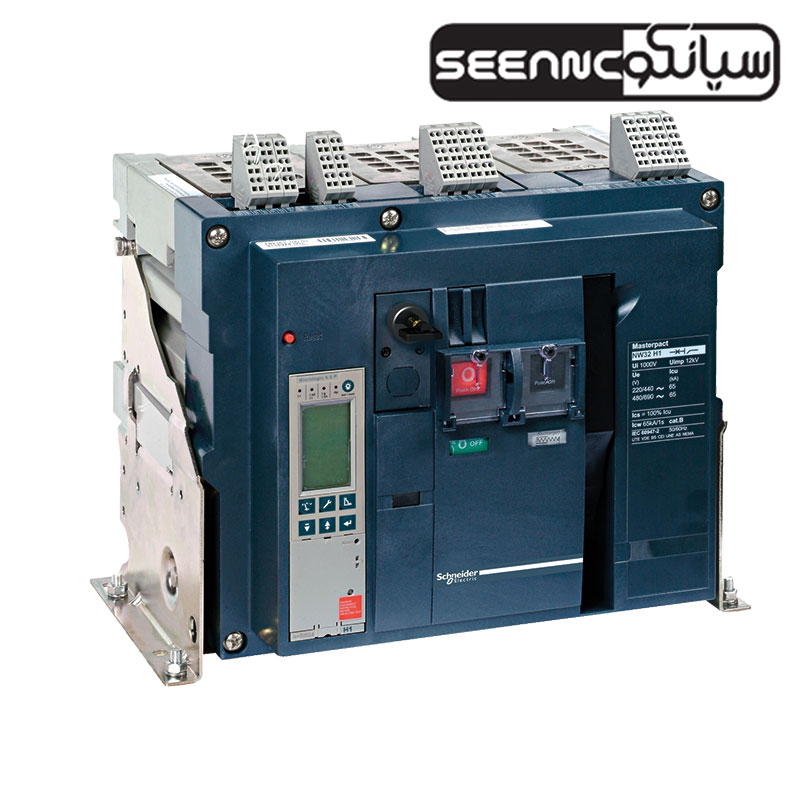

کلید هوایی نمایندگی اشنایدر مدل Schneider NW12H13PML2EHH
دارای 2 MicroLogic
امکان مدیریت انرژی ، حفاظت از اتصال به زمین و سایر حفاظت های پیشرفته
دارای استاندارد بین المللی نظیر IEC 60947 ، UL489 ، ANSI / UL1066
انطباق با مشخصات شرکت های صنایع دریایی
اندازه مناسب و جمع و جور
پشیبانی از اتصال لوازم جانبی استاندارد
مقاومت بالا در برابر فشارهای محیطی
معرفی کلید هوایی نمایندگی اشنایدر مدل Schneider NW12H13PML2EHH
کلید هوایی نمایندگی اشنایدر مدل Schneider NW12H13PML2EHH با قدرت قطع 42 کیلوآمپر ، 3 قطب و دارای میکرولوجیک 2 ، در تابلوهای برق جهت قطع و وصل جریان استفاده میشود. در مواقعی به علت ولتاژ توان بالای شبکه خطر آسیب به تجهیزات و تاسیسات الکتریکی است از این کلاس کلید هوایی استفاده می شود، کنتاکت های کلید هوایی به علت قرار داشتن در محفظه با هوای فشرده در هنگام قطع وصل جریان الکتریسیته از ایجاد جرقه و از آسیب احتمالی به تجهیزات و نوسان که به علت این جرقه ممکن است بوجود آید ، جلوگیری می کند .
کلید هوایی اشنایدر الکتریک مدل NT12H13PML2EHH جز خانواده کلیدهای ACB محسوب می شود و با قابلیت کنترل جریان 1250 آمپر در ابعاد مناسب تابلوهای کنترلی و سیم کشی آسان توسط کمپانی مطرح فرانسوی اشنایدر الکتریک طراحی و ساخته شده است. گروه صنعتی سیانکو به عنوان عرضه کننده تجهیزات اندازه گیری و ابزار دقیق صنعتی و نمایندگی فروش برند های معتبر بین المللی انواع رله،کلید حرارتی و کامپکت، سافت استارتر و درایو اشنایدر الکتریک فرانسه را همراه با گارانتی و قیمت مناسب در بازار ایران تامین و توزیع می کند.
دانلود دیتاشیت و راهنمای کاربردی محصول
کاربرد کلید هوایی نمایندگی اشنایدرمدل Schneider NW12H13PML2EHH
کلید هوایی معمولا در ورودی تابلوهای برق بوده و در همه کابین های برق فشار ضعیف مورد استفاده قرار می‌گیرد. مانند تابلوهای برق درصنایع سیمان ،صنایع نفت و صنایع مخابرات باعث جلوگیری از اتصال کوتاه و اضافه جریان و اتصال به زمین تجهیزات می شود .
جدول مشخصات فنی کلید هوایی نمایندگی اشنایدرمدل Schneider NW12H13PML2EHH
| فرکانس شبکه | 50/60 Hz |
| نوع کنترل | Push-button |
| مد نصب | Drawout |
| [In] نرخ جریان | 1250 A at 40 °C |
| [Ui] ایزولاسیون ولتاژ | 1000 V AC 50/60 Hz conforming to IEC 60947-2 |
| [Uimp] ولتاژ ضربه | 12 kV conforming to IEC 60947-2 |
| [Icm] جریان ظرفیت شورت کات | 88 kA 220/415 V AC at 50/60 Hz 88 kA 440 V AC at 50/60 Hz 88 kA 525 V AC at 50/60 Hz 88 kA 690 V AC at 50/60 Hz |
| [Ue] ولتاژ کاری | 690 V AC 50/60 Hz conforming to IEC 60947-2 |
| مدار CT | 1250 A |
| ظرفیت شکست | 42 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 42 kA Icu at 525 V AC 50/60 Hz conforming to IEC 60947-2 42 kA Icu at 690 V AC 50/60 Hz conforming to IEC 60947-2 42 kA Icu at 220…240 V AC 50/60 Hz conforming to IEC 60947-2 42 kA Icu at 380…415 V AC 50/60 Hz conforming to IEC 60947-2 |
| [Ics] جریان ظرفیت شکست | 10000 Cycles 440 V AC 50/60 Hz without maintenance conforming- to IEC 60947-2 10000 Cycles 690 V AC 50/60 Hz without maintenance conforming- to IEC 60947-2 AC-23A: 10000 cycles 440 V AC 50/60 Hz without maintenance conforming- to IEC 60947-2 AC-23A: 10000 cycles 690 V AC 50/60 Hz without maintenance conforming- to IEC 60947-2 AC-3: 6000 cycles 440/690 V AC 50/60 Hz without maintenance conforming- to IEC 60947-2 |
| دوره کاری الکتریکی | 3000 cycles 690 V AC 50/60 Hz without maintenance conforming to IEC 60947-2 6000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2 AC-23A: 3000 cycles 690 V AC 50/60 Hz without maintenance conforming to IEC 60947-2 AC-23A: 6000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2 AC-3: 6000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2 |
| [Icw] جریان | 36 KA 3 s conforming to IEC 60947-2 65 KA 1 s conforming to IEC 60947-2 |
| ماکزیمم زمان شکست | 25 ms |
| ماکزیمم پاسخ زمان | 70 ms |
| ارتفاع | 439 Mm |
| عرض | 441 Mm |
| عمق | 394.5 Mm |
