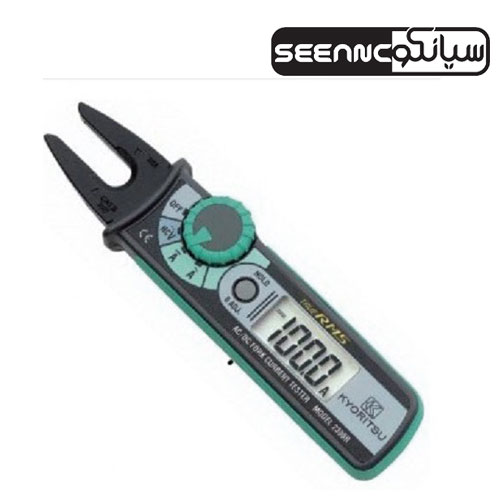

کلمپ امپرمتر AC/DC دیجیتال مدل KYORITSU 2300R

کلمپ امپرمتر AC/DC دیجیتال مدل KYORITSU 2300R

دستگاه کلمپ امپرمتر AC/DC میتواند طریقه خواندن RMS که یکی از ویژگی اساسی برای اندازه گیری دقیق است را انجام دهد. همچنین این دستگاه دارای یک تابع ولتاژ غیر تماسی که به منظور نشان دادن وجود ولتاژ AC و آلارم صوتی میباشد.

خصوصیات دیگر این امپرمتر صفر کردن محدوده جریان DC از طریف یک تماس لمسی با دستگاه ، با صفر کردن تنظیمات عملکرد ان می باشد.

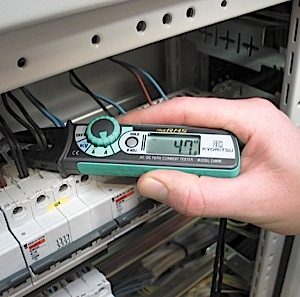

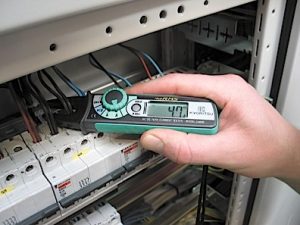

کلمپ انبری (چنگالی) تستر جریان معمولا برای باکس های دارای جریان شلوغ استفاده میشود.محلی که کابل ها بسار کوچک و فضای محدودی برای استفاده از کلمپ های بزرگ و قدیمی مناسب نیستند ، استفاده میشود.هنگامی که جریان بار توسط اعوجاج تحت تاثیر قرار نگرفته باشد ، هردو نوع ، ارزش مقدار متوسط و True RMS ، در کلمپ متر برابر با 10A  با فرم موج یکسان میباشد.

به هرحال ، زمانی که جریان بار توسط اعوجاج انحرافی مانند اینورتر و… تحت تاثیر قرار گیرد شرایط متفاوت میشود به این صورت که ارزش مقدار تقریبی کلمپ 5.5A را به جای 9.7A و در True RMS کلمپ 7.9A  را به جای 9.7A  با فرم امواج نامنظم نشان میدهد. این دستگاه بیشتر برای دستگاه های اندازه گیری کنترل اینورتر استفاده میشود.

با توجه به استفاده از تریستور ، اینورتر و یا دیگر کنترلر های صرفه جویی انرژی  در سیم کشی های برقی اخیر ، شکل موج جریان اغلب شامل مولفه های هارمونیک و در مقایسه با امواج سینوسی (50/60 Hz ) دچار تحریف یا اعوجاج شده است.

تستر مقدار کیوریتسو با قابلیت True RMS قادر به اندازه گیری شکل موج تحریف شده با استفاده از RMS واقعی تا زمانی که فرم های موجی به طور مداوم محاسبه شده اند.

در مقابل زمانی که اندازه گیری ها با یک تستر مقدار متوسط محاسبه شده اند، اشتباهاتی به صورت error در مقدار های اندازه گیری بوجود می آیند که دلیل آن این است که تستر نمیتواند اعوجاج ها را به طور مداوم دنبال کند.

مشخصات فنی دستگاه:

• اندازه گیری جریان
• رنج:
• AC A 0 to 100.0A
• DC A 0 to ±100.0A
• دقت :
• ±2.0%rdg±5dgt (50/60Hz)
• |±2.0%rdg±5dgt
• اندازه هادی:
• Max Ø10mm
• ولتاژ غیر تماسی:
• رنج اندازه گیری
• تشخیص ولتاژ AC بدون تماس با سیم سوکت
• در طول تشخیص ولتاژ،
• چراغ “Hi” چشمک می زند و زنگ اخبار برای تلفن های موبایل متناوب
• ابعاد:
•  161.L) × 40.2(W) × 30. D)mm
• Crest Factor فاکتور کرست:  2.5
• وزن:
• 110g (with batteries) به همراه باتری ها
• حداکثر ارقام اعشاری: 1,049
• استاندارد امنیت:
• IEC 61010-1 CAT III 300V Pollution Degree 2
• منبع تغذیه:
• R03 (AAA) × 2
• تجهیزات: چمدان
• R03 (AAA) × 2
• کتابچه راهنمای دستور العمل

Kyoritsu 2300R True RMS AC/DC Fork Current Tester, 100Amp, 10mm Conductor

Kyoritsu 2300R true RMS reading is an essential feature for accurate measurement. Non contact voltage function indicates the presence of AC voltage by warning the user with an audible signal. Set the DC current range to zero in one touch with the zero adjust function. Auto power off. Designed to international safety standard IEC61010-1 CAT.3 300V. AC current range: AC A 0 to 100.0A. Accuracy: +/-2.0 percent rdg+/-5dgt (50/60Hz). DC current range: DC A 0 to +/-100.0A. Accuracy: +/-2.0 percent rdg+/-5dgt. Conductor size: maximum 10mm. Non contact voltage: Detect AC voltage without contacting with socket wire, During voltage detection, “Hi” flashes and a buzzer sounds intermittently. 2.5 Crest factor. Power source: 2 x R03 battery. Accessories includes: instruction manual, 2 x R03 battery, carrying case. Measures 161.3mm length by 40.2mm width by 30.3mm depth.
