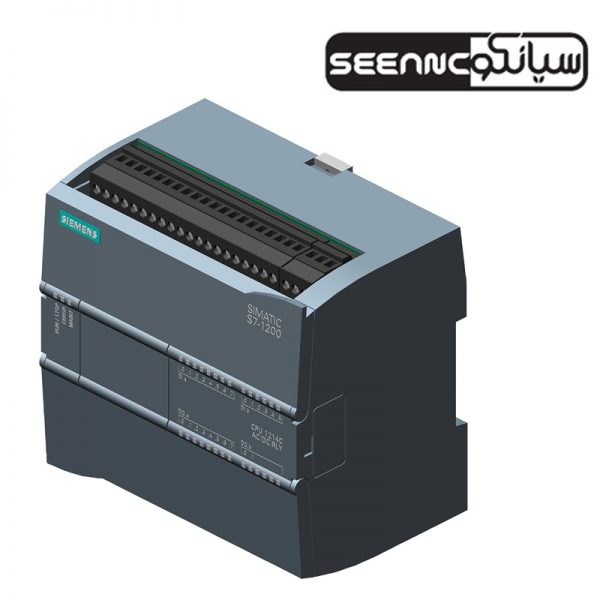

پی ال سی زیمنس مدل SIMATIC S7 CPU 1214C

پی ال سی زیمنس مدل S7 CPU 1214C

پی ال سی زیمنس مدل SIMATIC S7 CPU 1214C یکی از کنترل کنندهای منطقی و قابل برنامه ریزی کمپانی  معروف زیمنس از خانواده S7-1200 است  که قابلیت کنترل تجهیزات مکانیکی کارخانجات و صنایع را به کمک برنامه های منطقی و از پیش طراحی شده برای شما فراهم می کند.

• PLC S7-1200 با بهره گیری از پردازنده های سریع  قابل قبول خود اتصال آسان و منطقی بین CPU ، کنتاکتور ها ، رله ها و دیگر تجهیزات موجود در تابلوی برق صنعتی و در نهایت دستگاه شما را به وسیله ترمینال های ورودی و خروجی خود فراهم می کند ، همچنین پی ال سی ها قادرند از طریق پورت های ارتباطی خود با دیگر تجهیزات تعامل کنند تا کنترل دقیق تری بر تجهیزات و محیط کاری حاکم شود.
• این سری از PLC ها( PLC S7-1200 SIEMENS ) ساختاری ماژولار داشته همچنین با وجود داشتن اندازه ی کوچک بهترین گزینه برای کنترل سیستم های صنعتی (از طریق اتوماسیون صنعتی) می باشند.
• بصورتیکه با داشتن ساختاری ساده اما پیشرفته و قابل اتصال به شبکه و مانیتورینگ صنعتی با HMI ها را دارا می باشند.. Simatic  s7 -1200  نمایانگر یک ارتباط یکپارچه profinet  با کاربردی قدرتمند و تکنولوژی منسجم همراه با طراحی منعطف و دقیقی است . این ویژگی ها بوجود آورنده ی ارتباطی ساده و راه هایی کار آمد برای وظایف تکنولوژی بوده که کاملا متناسب  با نیازمندی های اتوماسیون انفرادی در طیف وسیعی کاربرد دارند .
• امروزه PLC های کمپانی زیمنس با قابلیت اطمینان بالا در  تمامی صنایع می توان بخشی از کنترل سیستم را دست امروزه PLC در صنایع مختلفی چون اتومبیل سازی شامل تستقطعات و تجهیزات، سیستمهای رنگ پاش، پرسکاری، سوراخکاری ؛ صنایع پلاستیک سازی شامل شامل ماشینهای ذوب، قالبگیری و دمش هوا؛ صنایع سنگین شامل کورههای صنعتی، سیستمهای کنترل دمایاتوماتیک، پالایشگاه، نیروگاه، صنایع غذایی، حمل و نقل و… پرکاربرد می باشند.
• PLCها تمام داده ها را بصورت دیجیتال پردازش میکنند . پردازنده های S7-1200 را می توان با سه ماژول ارتباطی (CM) و هشت مدول سیگنال (SM) گسترش داد.پی ال سی زیمنس مدل SIMATIC S7 CPU 1214C و دیگر تجهیزات مرتبط با اتوماسیون صنعتی  و ابزار دقیق با بهره گیری از بهترین قطعات در ساخت به پشتوانه برند معتبر company siemens در گروه فنی و مهندسی سیانکو همراه با گارانتی معتبر و خدمات پس از فروش عرضه می شوند.

ویژگی های فنی پی ال سی زیمنس مدل SIMATIC S7 CPU 1214C

PLC پی ال سی زیمنس S7 1214C  دستورالعمل های گسترده و قوی, با قیمتی مناسب و به صرفه و ترکیبی از ساختار کامپکت به همراه ابعاد بسار کوچک این PLC یعنی SIMATIC S7-1200 را به یک محصول بینظیر تبدیل نموده است. نکته ی بسیار مهم دیگر در مورد پی ال سی زیمنس S7 1214C طراحی شدن مانیتورینگ برنامه در محیط نرم افزار STEP7 Basic و در قالب برنامه ی WinCC Basic است بصورتیکه مدت زمان روند طراحی به میزان قابل توجهی کاهش پیدا می کند.

این مدل از دستگاه دارای سه نسخه منبع تغذیه و کنترل مختلف ولتاژ می باشد .منبع تغذیه گسترده و یکپارچه ویامنبع تغذیه  ACیا DC  (V 85 تا V 264 AC یا V 24 DC)

بررسی اجمالی

کنترل برای معرفی S7 با گزینه های انعطاف پذیر

قالبیت گسترش توسط:

• 1 مدار سیگنال (SB)، جعبه باتری (BB) یا تابلو ارتباطی (CB)
• 8 سیگنال ماژول (SM)
• حداکثر 3 ماژول ارتباطی (CM)

طراحی:

CPU 1214C دارای:

• نسخه 3 دستگاه با منبع تغذیه مختلف و ولتاژ کنترل.
• منبع تغذیه یکپارچه یا منبع تغذیه (V AC 85 … 264 24 V DC or)
• مجتمع کد کننده 24 ولت / منبع تغذیه بار جریان:
• برای اتصال مستقیم سنسورها و رمزگذار ها. با 400 میلی آمپر، جریان خروجی نیز می تواند به عنوان منبع تغذیه بار استفاده شود.
• 14 ورودی دیجیتال یکپارچه 24 ولت DC (جریان غرق فعلی / منبع جریان (IEC جریان 1 نوع جریان)).
• 10 خروجی دیجیتال یکپارچه، یا 24 ولت یا رله.
• 2 ورودی آنالوگ یکپارچه 0 … 10 V.
• 2 خروجی پالس (PTO) با فرکانس تا 100 کیلو هرتز.
• خروجی های مدولاسیون پهنای پالس (PWM) با فرکانس تا 100 کیلو هرتز.
• رابط اترنت مجتمع (TCP / IP بومی، ISO-on-TCP).
• 6 شمارشگر سریع (3 حداکثر 100 کیلو هرتز؛ 3 حداکثر 30 کیلوهرتز)، با ورودی های فعال و بازنشانی پارامتریک، می توانند همزمان به عنوان شمارنده های بالا و پایین رونده با 2 ورودی جداگانه یا برای اتصال رمزگذاران افزایشی استفاده شوند.
• توسعه توسط رابط های ارتباطی اضافی، به عنوان مثال RS 485 یا RS 232.
• گسترش توسط سیگنال های آنالوگ یا دیجیتال به طور مستقیم بر روی CPU از طریق صفحه سیگنال (با حفظ ابعاد نصب CPU).
• گسترش توسط طیف گسترده ای از سیگنال ورودی و خروجی دیجیتال از طریق ماژول های سیگنال.
• گسترش حافظه اختیاری (کارت حافظه SIMATIC).
• کنترل کننده PID با قابلیت تنظیم خودکار.
• ساعت واقعی یکپارچه
• ورودی وقفه:
• برای پاسخ بسیار سریع به لبه های افزایش یا سقوط سیگنال های فرایند.
• پایانه های قابل جابجایی در تمام ماژول ها.
• شبیه ساز (اختیاری):
• برای شبیه سازی ورودی های یکپارچه و برای آزمایش برنامه کاربر.
• یکنواختی ساختار
•

■ برنامه نویسی

• بسته نرم افزاری پایه STEP 7 مجار به دسترسی می باشید .
• برنامه نویسی تمام کنترل کننده های S7-1200 و ورودی وخروجی های  مربوطه.

 جدول مشخصات فنی پی ال سی زیمنس مدل SIMATIC S7 CPU 1214C
