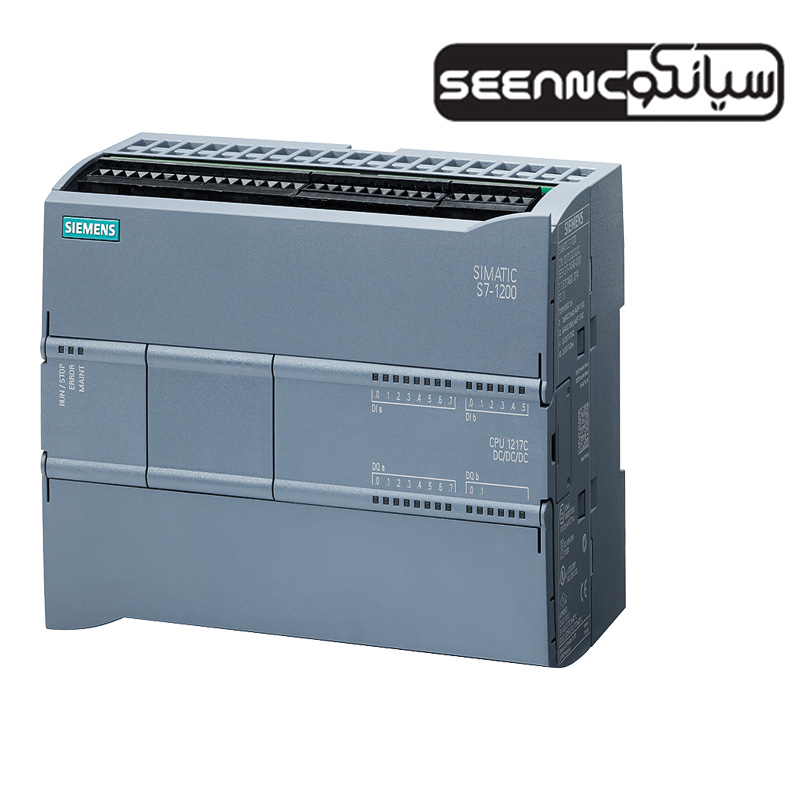

پی ال سی زیمنس مدل  siemens simatic s7 1217C

پی ال سی زیمنس مدل (simatic s7-1200( 1217C

پی ال سی PLC  کمپانی زیمنس مدل PLC siemens simatic s7 1217C یکی از کنترل کنندهای منطقی و قابل برنامه ریزی کمپانی  معروف زیمنس از خانواده S7-1200 است  که قابلیت کنترل تجهیزات مکانیکی کارخانجات و صنایع را به کمک برنامه های منطقی و از پیش طراحی شده برای شما فراهم می کند. . این ویژگی ها بوجود آورنده ی ارتباطی ساده و راه هایی کار آمد برای وظایف تکنولوژی بوده که کاملا متناسب  با نیازمندی های اتوماسیون انفرادی در طیف وسیعی کاربرد دارند . انواع پی ال سی های زیمنس خانواده SIMATIC S7-1200  که 5 پردازنده نیز برای موجود است با عملکرد های رتبه بندی شده برای برای طیف گسترده برنامه های مختلف که Cpu های استاندارد شامل (CPU 1214C, CPU 1212C, CPU 1211C , CPU 1217C, CPU 1215C)  هر یک از این موارد ممکن است مطابق با نیاز دستگاه گسترش یابد. پردازنده های S7-1200 را می توان با سه ماژول ارتباطی (CM) و هشت مدول سیگنال (SM) گسترش داد.و دیگر تجهیزات مرتبط با اتوماسیون صنعتی  و ابزار دقیق با بهره گیری از بهترین قطعات در ساخت به پشتوانه برند معتبر company siemens در گروه فنی و مهندسی سیانکو همراه با گارانتی معتبر و خدمات پس از فروش عرضه می شوند.

خصوصیات  فنی  پی ال سی زیمنس مدل simatic s7 1200 -1217 C

Cpu 1217C,آخرین مدل از سری plc های simatic s7 1200 می باشد که با قیمتی مناسب و به صرفه و ترکیبی از ساختار کامپکت به همراه ابعاد بسیار کوچک و دستورالعمل های گسترده و قدرت مند این PLC یعنی SIMATIC S7-1200 را به یک محصول بی نظیر تبدیل نموده است. نکته ی بسیار مهم دیگر در مورد PLC S7 1200 SIEMENS مانیتورینگ بودن برنامه در محیط نرم افزار STEP7 Basic و در قالب برنامه ی WinCC Basic است بصورتیکه مدت زمان روند طراحی به میزان قابل توجهی کاهش پیدا می کند.

مشخصات ساختاری : دارای : CPU 1217C

• منبع جریان بار/24ولت مجتمع کد شده
• برای اتصال مستقیم سنسورها و رمزگذار ها با جریان خروجی 400 میلی آمپر، می توان آن را نیز به عنوان منبع تغذیه بار استفاده کرد.
• ورودی دیجیتال یکپارچه 14 ، از جمله:
• 10 ورودی یکپارچه دیجیتال 24 ولت DC (جریان غرق فعلی / منبع جریان (IEC جریان 1).
• DC  ورودی دیجیتال 1.5 ولت 4
• خروجی دیجیتال یکپارچه 10  از جمله
• DC خروجی یکپارچه دیجیتال 24 ولت 6
• V DC 1.5 دیجیتال یکپارچه خروجی.4
• ورودی آنالوگ یکپارچه   ولت  0 …  102.
• خروجی های یکپارچه آنالوگ 0 … 20 میلی آمپر2
• خروجی پالس (PTO) با فرکانس تا 1 مگاهرتز. 4
• خروجی های مدولاسیون پهنای پالس (PWM) با فرکانس تا 100 کیلو هرتز.
• اینترفیس اترنت یکپارچه بومی     2. )TCP / IP، ISO-on-TCP)
• 6 شمارنده سریع (حداکثر 1 مگاهرتز)، با ورودی های فعال و بازنشانی پارامتریک، می توانند به طور همزمان به عنوان شمارنده های بالا و پایین با 2 ورودی جداگانه یا برای اتصال رمزگذاران افزایشی استفاده شوند.
• توسعه توسط رابط های ارتباطی اضافی، به عنوان مثال RS 485، RS 232، PROFIBUS.
• گسترش توسط سیگنال های آنالوگ یا دیجیتال به طور مستقیم بر روی CPU از طریق صفحه سیگنال (با حفظ ابعاد نصب CPU).
• گسترش توسط طیف گسترده ای از سیگنال ورودی و خروجی دیجیتال از طریق ماژول های سیگنال.
• گسترش حافظه اختیاری (سیماتیک کارت حافظه )
• کنترل PLCopen مطابق با حرکت   برای حرکات ساده.
• کنترل کننده PID با قابلیت تنظیم خودکار.
• ساعت واقعی یکپارچه
• حفاظت از رمز عبور
• ورودی وقفه:
  برای پاسخ بسیار سریع به لبه های افزایش یا سقوط سیگنال های فرایند.
• وقفه زمان
• ورودی وقفه
• قابلیت های کتابخانه
• عیب یابی آنلاین / آفلاین
• پایانه های قابل جابجایی در تمام ماژول ها.
• شبیه ساز (اختیاری):
  برای شبیه سازی ورودی های یکپارچه و برای آزمایش برنامه کاربر.

 برنامه نویسی

توسط بسته نرم افزاری پایه STEP 7 مجاز به دسترسی می باشید .

برنامه نویسی تمام کنترل کننده های S7-1200 و ورودی وخروجی های  مربوطه.

برای کسب اطلاعات بیشتر  و دانلود مقاله از سری  پی ال سی های s7 1200 بر روی متن لینک مورد نظر کلیک نمائید .

برای دانلود دیتاشیت پی ال سی زیمنس siemens simatic s7 1217C بر روی لینک زیر کلیک کنید.

دیتاشیت

مشخصات فنی  پی ال سی زیمنس SIMATIC S7-1200-1217C
