پی ال سی زیمنس آلمان مدل SIMATIC S7-300 CPU 317-2 DP

مشخصات، مشاهده قیمت و خرید پی ال سی زیمنس آلمان مدل SIMATIC S7-300 CPU 317-2 DP

پی ال سی PLC  کمپانی زیمنس مدل  SIMATIC S7-300 CPU 317-2 DP Siemens یکی از کنترل کنندهای منطقی وقابل برنامه ریزی کمپانی زیمنس ازخانواده S7-300 است  که قابلیت کنترل تجهیزات در کارخانه ها و صنایع مختلف را به کمک برنامه ریزی منطقی برای شما فراهم می کند. PLC S7-300 با بهره گیری از سی پی یو های زیمنس فوق سریع، اتصال آسان و منطقی بین CPU ، کنتاکتور ها ، رله ها و دیگر تجهیزات موجود در تابلوی برق بر قرار میکند و در پایان ماشین آلات صنعتی شما را به وسیله ترمینال های ورودی و خروجی خود و تجهیزات جانبی متصل به آنها کنترل می کند PLC  ها قادرند از طریق پورت های ارتباطی خود با دیگر تجهیزات تعامل کنند تا کنترل دقیق تری بر تجهیزات و محیط کاری داشته باشند.

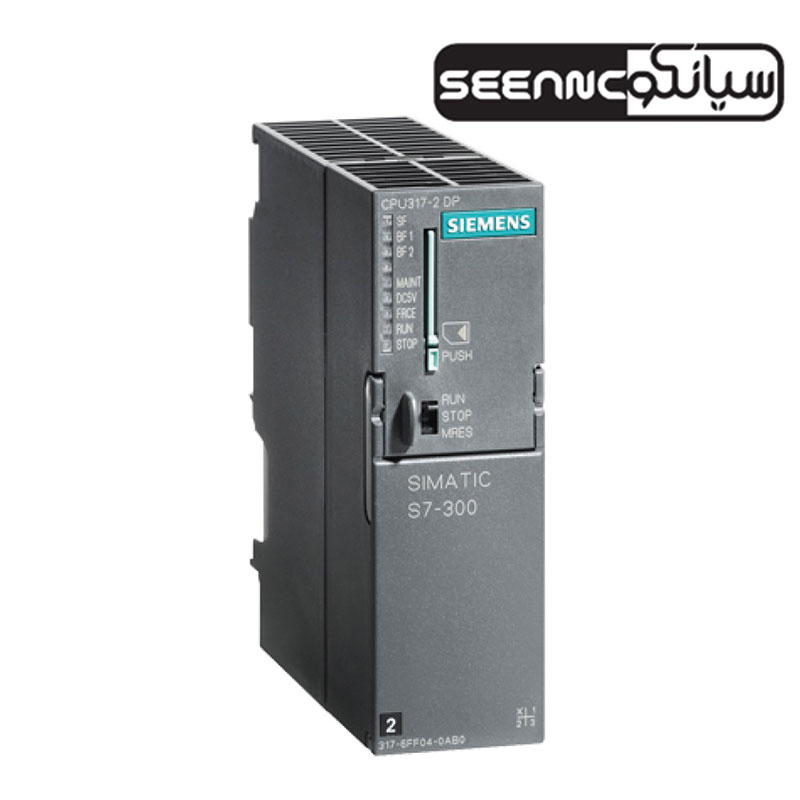

پی ال سی زیمنس SIMATIC S7-300 CPU 317-2 DP

امروزه PLC های کمپانی زیمنس با قابلیت اطمینان بالا در  تمامی صنایع نظیر صنایع اتومبیل سازی، لاستیک سازی، فرآوری پلاستیک و سایر مواد، صنایع شیمیایی و غذایی، صنعت حمل و نقل ، تولید و تبدیل انرژی نظیر صنایع هسته ای و غیره استفاده می شوند به عبارت دقیق تر پی ال سی(PLC) ها در تمامی صنایع سبک و سنگین در سرتاسر جهان گامی بلندی برای اتوماسیون صنعتی برداشته اند. انواع پی ال سی های زیمنس خانواده SIMATIC S7-300   در 7  رده پردازنده با محدوده دمای کاری 25- تا 60+ درجه سانتیگراد شامل پی ال سی ها (CPU 312, CPU 314, CPU 315-2 DP, CPU 315-2 PN/DP , CPU 317-2 DP, CPU 317-2 PN/DP, CPU 319-3 PN/DP)SIMATIC S7-300 و دیگر تجهیزات مرتبط با اتوماسیون صنعتی  و ابزار دقیق با بهره گیری از بهترین قطعات در ساخت با ضمانت برند معتبر company siemens در گروه فنی و مهندسی سیانکو همراه با گارانتی معتبر و خدمات پس از فروش مطابق با لیست قیمت عرضه می شوند.

برای استعلام قیمت انواع PLC و لوگو ، قطعات برق صنعتی با برند های معتبر همچون زیمنس  ، دلتا و … با تماس بگیرد:

تماس با ما

ویژگی های فنی پی ال سی زیمنس مدل SIMATIC S7-300 CPU 317-2 DP

S7-300 CPU 317-2 DP دارای cpu  دارای یک حافظه بزرگ و چارچوب های برنامه نویسی کمی در برنامه های کاربری است

برای انجام وظایف اتوماسیون متقابل در ماشین سری، ماشین مخصوص و طراحی سیستم ماشین آلات کارخانه  و سایر پروژه های پی ال سی و اتوماسیون مناسب است

به عنوان کنترل کننده مرکزی در خطوط تولید با I / O مرکزی و توزیع شده مورد استفاده قرار می گیرد

قدرت پردازش بالا در محاسبات و پردازش ارقام و دستورات به صورت دودویی و شناور نقطه ای و اعشاری شناور

 دارای دو درگاه ارتباطی PROFIBUS  که در حالت  master/slave می باشند .

قابلیت گسترش  ورودی ها و خروجی ها به صورت یکپارچه

مناسب برای پیکربندی ساختارهای I / O توزیع شده

حالت همزمان در PROFIBUS

به صورت اختیاری و آپشنال از قطعات جانبی پی ال سی و اتوماسیون زیمنس سری SIMATIC پشتیبانی می کند

قابلیت اتصال Micro Memory Card در موارد نیاز برای استفاده از CPUمی باشد .

کاربرد پی ال سی زیمنس آلمان مدل SIMATIC S7-300 CPU 317-2 DP

پی ال سی  زیمنس مدل  CPU 317-2 DP دارای حافظه ای بزرگ برای برنامه هاست. پی ال سی SIMATIC S7-300 CPU 317-2 DP Siemens در تاسیسات استفاده می شود که ساختارهای اتوماسیون را علاوه بر یک I / O متمرکز توزیع می کنند. برای مثال می توان از آن به عنوان یک کنترل کننده مرکزی در خطوط تولید استفاده کرد یا به عنوان کنترل کننده ماشین آلات صنعتی با الزامات سختگیرانه در سرعت ماشینکاری استفاده کرد

از لحاظ بهینه سازی اتصالات و عملکرد برای استفاده از ابزارهای مهندسی سری SIMATIC  زیمنس بهینه شده است، به عنوان مثال:

برنامه نویسی با SCL

برنامه نویسی کنترل توالی با S7-GRAPH

علاوه بر این، CPU یک پلت فرم ایده آل برای وظایف ساده تکنولوژی در نرم افزار ارائه می دهد، به عنوان مثال: کنترل حرکت آسان

راه حل وظایف کنترل حلقه بسته با بلوک های STEP 7 یا نرم افزار در زمان اجرا کنترل استاندارد PID / Modular PID

با استفاده از SIMATIC S7-PDIAG می توان عیب یابی نمود و فرآیند را توسعه داد.

CPU 317-2 DP مجهز به ساختار های  یکپارچه شامل موارد زیر است:

میکروپروسسور

پردازنده می تواند زمان اجرای تقریبا حدود 25 ناسازگاری در هر دستورالعمل باینری و 160 نان در هر دستورالعمل شناور. پردازنده CPU 317-2 DP در خصوص سرعت پردازش بسیار مهم است، به خصوص در صورتی که دستورات کلمه یا دو کلمه و دستورات 32 بیت ثابت نقطه مورد نظر باشد.

1 مگابایت حافظه کاری (برای حدود 340 کیلو بایت دستورالعمل)

حافظه گسترده ای برای اجزای برنامه مربوط به اجرای، فضای کافی برای برنامه های کاربر فراهم می کند. SIMATIC Micro Memory Cards (حداکثر 8MB ) به عنوان حافظه بار برای این برنامه همچنین اجازه می دهد پروژه در CPU ذخیره شود (همراه با نمادها و نظرات) و می تواند برای ذخیره سازی داده ها و مدیریت دستور العمل استفاده شود.

قابلیت انعطاف پذیری

حداکثر 32 ماژول (پیکربندی 4 مرحله ای)

رابط MPI / DP ترکیبی

اینترفیس اولیه و  یکپارچه MPI / DP می تواند به تعداد 32 اتصال به طور همزمان به S7-300 / 400 یا اتصالات به دستگاه برنامه نویسی، PC، OP متصل شود. در میان این اتصالات، یکی همیشه برای دستگاه های برنامه نویسی و دیگری برای OP ها محفوظ است. یک شبکه ساده با 32 پردازنده میتواند با MPI و “ارتباطات داده جهانی” پیکربندی شود.

این رابط را می توان از یک MPI به یک رابط DP مجددا تنظیم کرد. رابط DP می تواند به عنوان یک استاد DP یا به عنوان یک فرمانده DP استفاده شود.

رابط PROFIBUS DP

رابط یکپارچه ی دوم CPU 317-2 DP یک رابط خالص PROFIBUS DP است که می تواند به عنوان یک مستر DP(master) یا به عنوان اسلیو (slave) DP استفاده شود. این ویژگی اجازه می دهد تا پیکربندی اتوماسیون توزیع شده با سرعت بالا و به سادگی انجام شود. از نقطه نظر کاربر، I / O توزیع شده به عنوان I / O مرکزی (همان پیکربندی، آدرس، و برنامه نویسی) رفتار می شود. اسلیو (slave) PROFIBUS DP را می توان در حالت متقارن در این رابط اجرا کرد.

PROFIBUS DP V1 استاندارد به طور کامل پشتیبانی می شود. این امر دامنه DP V1  را از لحاظ قابلیت تشخیص پارامتر ها افزایش می دهد.

محدودیت: هر دو رابط به طور همزمان به عنوان slave غیرممکن است.

توابع

حفاظت از رمز عبور: این تابع به منظور  محافظت از برنامه کاربر  از دسترسی غیر مجاز  ایجاد شده است

رمزگذاری بلوک : توابع (FCs) و بلوک های عملکرد (FBs) می توانند در قالب پردازش شده در فرم رمزگذاری شده با استفاده از S7-Block Privacy برای محافظت از ساختار  نرم افزار ذخیره شوند.

تشخیص بافر: آخرین رویداد، 500 خطا و  وقفه ها تمامی  در یک بافر برای اهداف تشخیصی ذخیره می شود، که 100 مورد آن به صورت بی وقفه ذخیره می شوند.

نسخه پشتیبان : CPUبه طور خودکار تمام داده ها (تا 256 کیلو بایت) را در صورت خرابی برق به گونه ای ذخیره می کند تا داده ها دوباره پس از اصلاح ولتاژ بدون تغییر باقی می مانند.

پیکربندی S7 و همچنین خواص و پاسخ CPU ها می تواند با استفاده از STEP 7 پارامتر شود:

به صورت عمومی: تعریف نام، شناسه مکان و شناسه دستگاه ، تخصیص پارامتر از طریق MPI و تعیین آدرس های گره

در هنگام راه اندازی: تعریف ویژگی های راه اندازی CPU و زمان نظارت

وقفه همزمان چرخه همگام سازی: تنظیم سیستم اصلی DP، پردازش تعداد پارتیشن تصویر، و زمان تاخیر

حافظه چرخه / ساعت: تعیین حداکثر زمان چرخه و بارگذاری، تنظیم آدرس حافظه ساعت. فعال کردن ارتباط HMI اولویت بندی شده

قدرت نگهداری:تنظیم مناطق حراست

وقفه های روزانه:تنظیم تاریخ شروع، زمان شروع و دوره ای

وقفه های نگهبان:تنظیمات دوره ای

تشخیص عیب یابی سیستم:تعیین دست زدن و دامنه پیام های تشخیصی

ساعت:تنظیم نوع هماهنگ سازی در AS یا MPI

سطح حفاظت:مشخص کردن حقوق دسترسی به برنامه و داده ها

اتصالات و روابط

رزرو منابع اتصال

رابط MPI / PROFIBUS DP:

تنظیم نوع رابط تعیین آدرس گره پارامتر کردن حالت عملیات و تنظیم مناطق انتقال در مورد PROFIBUS DP. تنظیم هماهنگ سازی زمان

رابط PROFIBUS DP master / slave:

تخصیص آدرس کاربر برای توزیع I / O. پارامتر کردن حالت عملیات و تنظیم مناطق انتقال در مورد PROFIBUS DP. تنظیم هماهنگ سازی زمان

نمایش و اطلاعات توابع

نشانگر وضعیت و خطا؛ LED  ها نشان می دهد سخت افزار، برنامه نویسی، زمان، خطاهای I / O و خطوط اتوبوس و وضعیت های عملیاتی مانند RUN، STOP و راه اندازی.

توابع تست؛PG برای نشان دادن وضعیت سیگنال در هنگام اجرای برنامه استفاده می شود، متغیرهای فرآیند را مستقل از برنامه کاربر تغییر می دهد و محتویات حافظه پشته را نمایش می دهد.

اطلاعات توابع :

PG می تواند مورد استفاده قرار گیرد برای به دست آوردن اطلاعات در مورد ظرفیت حافظه و حالت عامل CPU، بارگذاری در حال حاضر از کار و حافظه بار، زمان چرخه در حال حاضر و محتوای بافر محرمانه در متن ساده است.

توابع ارتباطی یکپارچه

ارتباط PG / OP

ارتباطات داده های جهانی

ارتباط پایه S7

ارتباط S7 (فقط سرور)

مسیریابی

ردیابی رکورد داده

توابع سیستم

CPU بسیاری از توابع سیستم گسترده را برای تشخیص، پارامتر، هماهنگ سازی، هشدار، اندازه گیری زمان و غیره فراهم می کند.

مشخصات فنی پی ال سی زیمنس آلمان مدل SIMATIC S7-300 CPU 317-2 DP

Siemens SIMATIC S7-300، CPU 317-2 DP
نسخه نرم افزار	V 3.3
بسته برنامه نویسی	STEP 7 از V5.5 + SP1 یا STEP 7 V5.2 + SP1 یا بالاتر با HSP 202
منبع تغذیه	24 ولت DC
جریان	2000میلی آمپر
حافظه کاری	256 کیلوبایت
قابلیت حافظه جانبی	دارد
RAM مجتمع، حداکثر پشتیبان گیری	512 کیلوبایت
کانال های دیجیتال	65536
کانال های آنالوگ	4096
کانال های دیجیتال	65536
کانال های  آنالوگ	4096
تعداد بلوک (کل)	0448  ( DB ها، FC ها، FB ها)؛ حداکثر تعداد بلوک های قابل بارگذاری می تواند توسط MMC مورد استفاده کاهش یابد.
تعداد شمارنده ها	512
زمان پردازش پردازنده
برای پردازش داده های  bit	0.025 میکرو ثانیه
برای پردازش داده های word	0.03 میکروثانیه
برای ارقام  و متغیر ها با اعشار ثابت	0.04 میکروثانیه
برای ارقام و متغیر ها با اعشار شناور	0.16 میکروثانیه
ابعاد	عرض 40 میلیمتر
	ارتفاع 125 میلیمتر
	عمق 130 میلیمتر
وزن	وزن تقریبی 360 گرم
