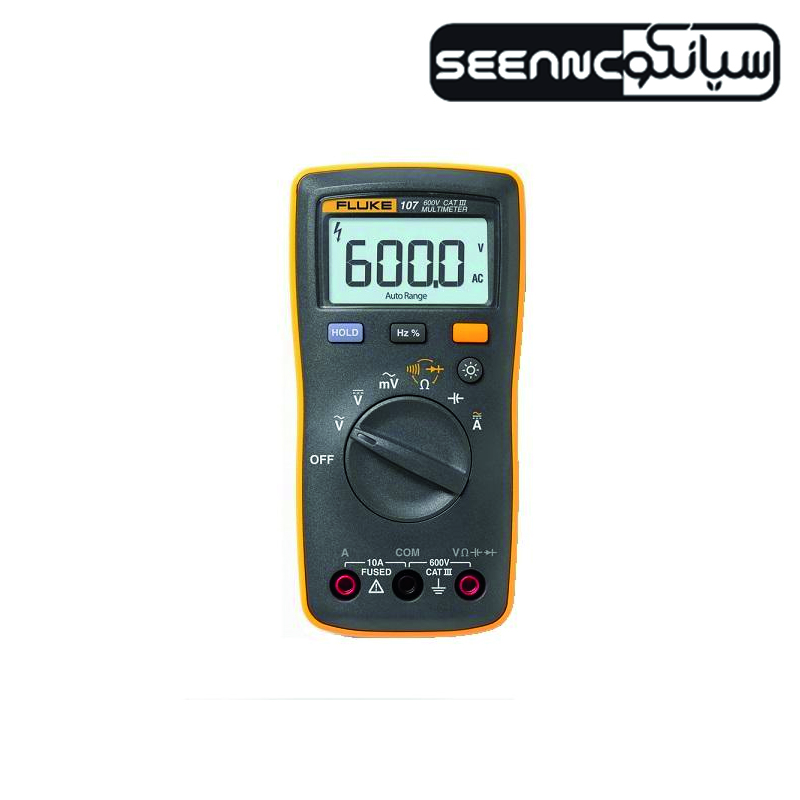

مولتی متر دیجیتال فلوک مدل Fluke 107

 در فرکانس 40 تا 500 هرتز  ولتاژAC

رنج

رزولوشن

دقت

6.000 V
60.00 V
600.0 V

0.001 V
0.01 V
0.1 V

1.0 % + 3

 ولتاژDC

6.000 V
60.00 V
600.0 V

0.001 V
0.01 V
0.1 V

0.5 % + 3

رنج میلی ولت

600.0 mV

0.1 Mv

3.0 % + 3

تست دیود

2.000 V

0.001 V

10 %

مقاومت بر حسب اهم

400.0 Ω
4.000 kΩ
40.00 kΩ
400.0 kΩ
4.000 MΩ
40.00 MΩ

0.1 Ω
0.001 kΩ
0.01 kΩ
0.1 kΩ
0.001 MΩ
0.01 MΩ

0.5 % + 3
0.5 % + 2
0.5 % + 2
0.5 % + 2
0.5 % + 2
1.5% + 3

خازن

50.00 nF
500.0 nF
5.000 μF
50.00 μF
500.0 μF
1000 μF

0.01 nF
0.1 nF
0.001 μF
0.01 μF
0.1 μF
1 μF

2 % + 5
2 % + 5
5 % + 5
5 % + 5
5 % + 5
5 % + 5

فرکانس 10 تا 100 کیلو هرتز

50.00 Hz
500.0 Hz
5.000 kHz
50.00 kHz
100.0 kHz

0.01 Hz
0.1 Hz
0.001 kHz
0.01 kHz
0.1 kHz

0.1 % + 3

دیوتی سایکلاهم متر دیجیتال فلوک مدل 107

1 % to 99 %

0.10 %

1 % typical case⁵

 جریانAC
(40 Hz – 200 Hz)

4.000 A
10.00 A

0.001 A
0.01 A

1.5 % + 3

جریانDC

4.000 A
10.00 A

0.001 A
0.01 A

1.5 % + 3

1. کلیه مقادیرجریان AC وظیفه 1 تا 100 درصد دامنه مشخص می شود و مقادیر زیر 1 درصد مشخص نشده است
2. به طور معمول تست مدار باز 2 ولت و جریان اتصال کوتاه کمتر از 0.2  میلی آمپرمی باشد
3. پارامتر ناشی اط سرب خازنی حداکثر 1.5 تا 50 نانومتر می باشد
4. در فرکانس  10 تا 50 هرتز و بازده 10 تا 90 درصد می باشد

امکانات

محافظت از اضافه بار

امپدانس ورودی

(مقدار اسمی)

نسبت رد حالت مشترک

نسبت رد حالت عادی

 ولتاژAC

600 V ¹

>10 MΩ <100 pF ²

>60 dB at 50 Hz or 60 Hz at DC current

−

رنج میلی ولت

600 mV

>1M, <100 pF

>80 dB at 50 Hz or 60 Hz

−

 ولتاژDC

600 V ¹

>10 MΩ <100 pF

>100 dB at 50 Hz or 60 Hz at DC current

>60 dB at 50 Hz or 60 Hz

شاخص های فنی

بالاترین ولتاژ اعمال شده برای هر ترمینال

600 V

نمایشگر (LCD)

6000 counts, updated three times per second

نوع باتری

Two AAA batteries (NEDA 24A, IEC LR03)

طول عمر باتری

At least 200 hours

دما

دمای کارکرد

0 °C to 40 °C

دمای ذخیره سازی

-30 °C to 60 °C

رطوبت نسبی

رطوبت کاری

No condensation below 10 °C
≤ 90 % at 10 °C to 30 °C; ≤ 75 % at 30 °C to 40 °C

رنج رطوبت کاری 40 مگا اهم

≤ 80 % at 10 °C to 30 °C; ≤ 70 % at 30 °C to 40 °C

ارتفاع

ارتفاع کار

2000 m

ارتفاع فضای ذخیره سازی

12,000 m

ضریب دمایی

0.1 X (specified accuracy) / °C (<18 °C or >28 °C)

حفاظت جریان ورودی فیوز

11A, 1000V fast-melting type, must use Fluke designated parts

ابعاد

142 mm x 69 mm x 28 mm

وزن

200 g

سطح حفاظت

IEC 60529: IP 40

ایمنی

IEC 61010-1: 600 V CAT III, pollution degree 2

محیط الکترومغناطیسی

IEC 61326-1: Portable

سازگاری الکترو مغناطیسی

Applicable only in Korea. Class A equipment (industrial broadcasting and communication equipment)¹

این محصول الزامات الکترونیک صنعتی را برآورده می کند و برای کار در محیط های صنعتی مناسب می باشد
