معرفی و خرید سافت استارتر های زیمنس خانواده 3RW55

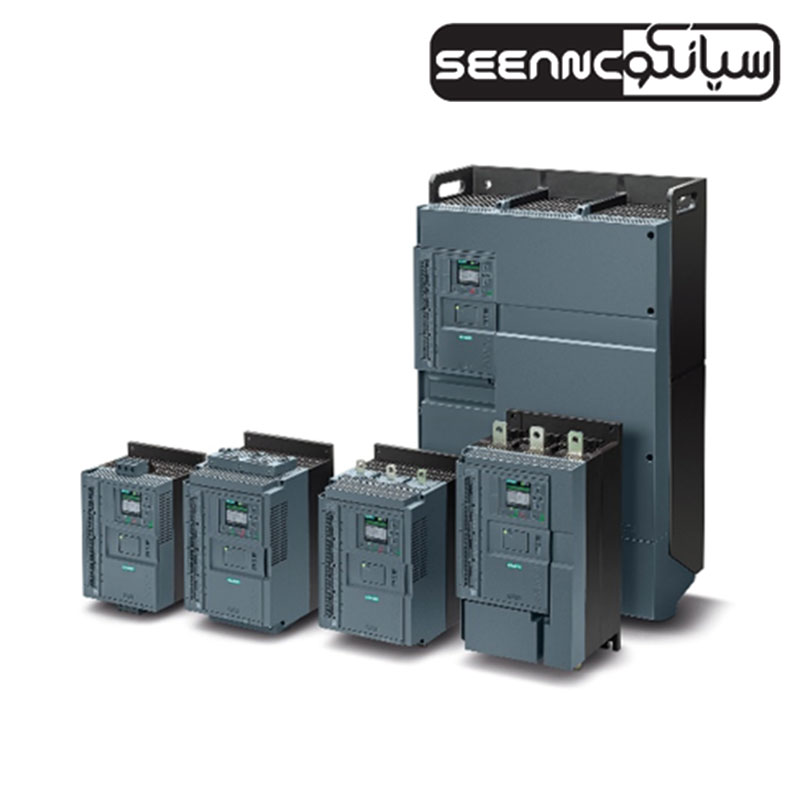

سافت استارتر های زیمنس خانواده SIRIUS 3RW55 با بالاترین کارایی، حتی شروع و توقفهای دشوار را نیز با اطمینان انجام می دهند. به لطف کنترل گشتاور نوآورانه، این دستگاه می تواند برای درایوهای با توان بین 5.5 کیلو وات تا 1200 کیلو وات (در 400 ولت) استفاده شود. عملکردها به گونه ای طراحی شده اند که حداکثر احساس راحتی را به کاربر ارائه می دهند.صفحه نمایش قابل جدا شدن (با نمایش رنگی، رابط محلی و شکاف برای کارت حافظه micro SD) و ماژولهای ارتباطی قابل افزودن (PROFINET، PROFIBUS ، EtherNet/IP و Modbus) حداکثر انعطاف پذیری را ارائه می دهد.سافت استارتر های زیمنس خانواده SIRIUS 3RW55 با تکنولوژی سوئیچینگ ترکیبی مدرن، سوئیچینگ کاربردی را برای استفاده طولانی مدت و صرفه جویی در انرژی ارائه می دهند.
ویژگی های سافت استارترهای زیمنس خانواده 3RW55
پارامتردهی اتوماتیک
دارای دستگاههای سوئیچزنی ترکیبی و کنترل موتور سه فاز
ادغام در TIA Portal – ماژولهای ارتباطی اختیاری است
HMI قابل جدا شدن با صفحه نمایش رنگی، رابط محلی، شکاف برای کارت micro SD
عملکرد توقف پمپ و کنترل گشتاور
دارای مجوز مطابق دستورالعمل های ATEX/IECEx
مزایای عملکرد سافت استارتر های زیمنس خانواده 3RW55
راه اندازی آسان و قابلیت اطمینان بالا حتی در شرایط تغییر بار
حداقل افت توان و کنترل بهینه موتور
پیکربندی کارآمد و حداکثر انعطاف پذیری در اتوماسیون
حداکثر انعطاف پذیری با توجه به رابط کاربری و راهنمای منوها
کاهش بارگذاری مکانیکی و کنترل بهینه توقف پمپ
کاهش بارگذاری مکانیکی و کنترل بهینه توقف پمپ
مناسب برای راه اندازی موتورهای ضد انفجار
مروری بر کلیه اتصالات سافت استارتر 3RW55
1. اتصال کابل برق اصلی، سمت خط 1/L1 ، 3/L2 ، 5/L3
2. اتصال کابل برق اصلی، سمت بار (موتور) 2/T1 ، 4/T2 ، 6/T3
3. A1/A2: ولتاژ تغذیه (ولتاژ منبع تغذیه) برای ترمینالهای کنترل (24 ولت AC/DC یا 110 – 250 ولت AC)
4. خروجی 13،14 (خروجی 1): برای سیگنالدهی به حالات کارکرد و خطاها (قابل تنظیم با پارامتر)
5. خروجی 23،24 (خروجی 2): برای سیگنالدهی به حالات کارکرد و خطاها (قابل تنظیم با پارامتر)
6. خروجی 95،96 و 98 (خروجی 3): برای سیگنالدهی
7. خروجی 43،44 (خروجی 4): برای سیگنالدهی به حالات کارکرد و خطاها (قابل تنظیم با پارامتر)
8. اختصاص داده نشده
9. خروجی آنالوگ AQ-، AQ I+ و AQ U+: برای خروجی مقادیر مختلف اندازه گیری شده
• AQ- / AQ U+: برای سیگنالدهی نوع ولتاژ، محدوده سیگنال 0 … 10 ولت
• AQ- / AQ I+: برای سیگنالدهی نوع جریان، محدوده سیگنال 4 – 20 میلیآمپر
10. کنترل ورودیهای DI1 ، DI2 ، DI3 ، DI4 ، L+ و M
11. حفاظت موتور ترمیستور T1 و T2: اتصال سنسور دما، اختیاری
ساختار تشکیل دهنده کد های سافت استارتر زیمنس خانواده 3RW55
کاراکتر 12 |
کاراکتر 11 |
کاراکتر 10 |
کاراکتر 9 |
کاراکتر 8 |
کاراکتر 7 |
کاراکتر 6 |
کاراکتر 5 |
کاراکتر 1 تا 4 |
کارکترهای تشکیل دهنده کد مدل سافت استارتر های 3RW55 |
|
X***1 | A | H | 5 | 3RW5 | SIRIUS 3RW soft starter | |||||
X*1 | اندازه سافت استارتر 3RW55 | |||||||||
X**1 | جریان موثر ارزیابی شده سافت استارتر های زیمنس 3RW55 | |||||||||
1 | • برای اندازه های 1 و 2 کاربرد دارد
• مدار اصلی: ترمینال های پیچی • مدار کنترل: ترمینال های پیچی |
سیستم اتصال | ||||||||
2 | • برای اندازه های 3 و 4 و 5 کاربرد دارد
• مدار اصلی: اتصال شین • مدار کنترل: ترمینال های فنری |
|||||||||
3 | • برای اندازه های 1 و 2 کاربرد دارد
• مدار اصلی: ترمینال های پیچی • مدار کنترل: ترمینال های فنری |
|||||||||
6 | • برای اندازه های 3 و 4 و 5 کاربرد دارد
• مدار اصلی: اتصال شین • مدار کنترل: ترمینال های پیچی |
|||||||||
0 | 24V AC/DC | ولتاژ منبع تغذیه کنترل Us | ||||||||
1 | 110V – 250 V AC | |||||||||
4 | v: 200 – 480 V AC | ولتاژ عملیاتی نامی Ue | ||||||||
5 | v: 200 – 600 V AC | |||||||||
6 | v: 200 – 690 V AC |
1) توضیح در جدول زیر:
جدول زیر اندازه و جریان عملیاتی نامی برای Ue = 400V و TU برابر 40 درجه سانتی گراد را در یک مدار استاندارد نشان می دهد.
X*** |
X** |
X* |
مقدار توان نامی سافت استارتر Pe |
مقدار جریان نامی سافت استارتر Ie |
سایز |
4/5 | 3 | 1 | Pe = 5.5kW | Ie = 13A |
سایز 1 |
4 | 1 | Pe = 7.5kW | Ie = 18A | ||
5 | 1 | Pe = 11kW | Ie = 25A | ||
6 | 1 | Pe = 15kW | Ie = 32A | ||
7 | 1 | Pe = 18.5kW | Ie = 38A | ||
6 | 1 | 2 | Pe = 11kW | Ie = 25A |
سایز 2 |
4/6 | 4 | 2 | Pe = 22kW | Ie = 47A | |
5 | 2 | Pe = 30kW | Ie = 63A | ||
6 | 2 | Pe = 37kW | Ie = 77A | ||
7 | 2 | Pe = 45kW | Ie = 93A | ||
4 | 3 | Pe = 55kW | Ie = 113A |
سایز 3 |
|
5 | 3 | Pe = 75kW | Ie = 143A | ||
6 | 3 | Pe = 90kW | Ie = 171A | ||
3 | 4 | Pe = 110kW | Ie = 210A |
سایز 4 |
|
4 | 4 | Pe = 132kW | Ie = 250A | ||
5 | 4 | Pe = 160kW | Ie = 315A | ||
6 | 4 | Pe = 200kW | Ie = 370A | ||
7 | 4 | Pe = 250kW | Ie = 470A | ||
8 | 4 | Pe = 315kW | Ie = 570A | ||
2 | 5 | Pe = 355kW | Ie = 630A |
سایز 5 |
|
3 | 5 | Pe = 400kW | Ie = 720A | ||
4 | 5 | Pe = 450kW | Ie = 840A | ||
6 | 5 | Pe = 560kW | Ie = 1100A | ||
8 | 5 | Pe = 710kW | Ie = 1280A |
وضعیت LEDهای دستگاه در سافت استارتر 3RW55
1. RUN(سبز): نشان می دهد که آیا سافت استارتر 3RW55 برای کار آماده است یا خیر.
2. ERROR(قرمز): نشان می دهد که آیا خطایی وجود دارد یا خیر.
3. MAINTAINANCE(زرد): نشان می دهد که آیا پیامی وجود دارد یا خیر.
LED “RN” – اجرا:
وضعیت | معنی |
سافت استارتر 3RW55 آماده بهره برداری است. | |
سافت استارتر 3RW55 آماده کار نیست، به عنوان مثال
به واسطه: راه اندازی سیستم سافت استارتر 3RW55 به تنظیمات کارخانه بازنشانی می شود خودآزمایی (تست کاربر) فعال است به روز رسانی سیستم عامل حالت تست فعال است |
LED “ER” – خطا:
وضعیت | معنی |
خاموش | هیچ خطایی وجود ندارد. |
چشمکزن قرمز | حداقل یک خطا وجود دارد. |
LED “MT” – تعمیر و نگهداری/هشدار:
وضعیت | معنی |
خاموش | هشدار فعال نیست |
روشن ثابت زرد | حداقل یک هشدار وجود دارد. علت آن برطرف نشده است. |
چشمکزن زرد | سافت استارتر 3RW55 در حالت صرفه جویی در انرژی است. |
خروجی های دیجیتالی
سافت استارتر 3RW55 دارای 4 خروجی دیجیتالی هستند که با آن میتوان محرکهای خارجی مانند کنتاکتور ترمز یا چراغ نشانگر را فعال کرد.
DQ1 = خروجی 13،14؛
DQ2 = خروجی 23،24؛
DQ3 = خروجی 95،96،98؛
DQ4 = خروجی 43،44 یا خروجی 41،42؛
با استفاده از عملکردهای خروجی تعبیه شده در سافت استارتر 3RW55، میتوانید یکی خروجی را به خروجیهای دیجیتال متصل کنید. خروجی دیجیتال 3 به طور دائم به عملکرد خروجی “گروههای خطا” اختصاص داده می شود. خروجیهای باقیمانده سافت استارتر 3RW55 را می توان مستقل از یکدیگر به خروجیهای متفاوت متصل کرد.
خروجی آنالوگ
مقادیر اندازهگیری شده تعیین شده از طریق خروجی آنالوگ با استفاده از یک واحد سنجش خارجی نمایش داده می شود. بسته به ترمینال اتصال متناظر مورد استفاده، سیگنال را می توان به صورت جریان یا ولتاژ نمایش داد.
ترمینال: AQ-/AQ I+ >>> محدوده اندازه گیری خروجی جریان: 4 – 20 میلیآمپر
ترمینال: AQ-/AQ U+ >>> محدوده اندازه گیری خروجی ولتاژ: 0 – 10 ولت
حفاظت موتور
سافت استارتر های زیمنس خانواده 3RW55 دارای دو عملکرد برای محافظت از موتور هستند:
• حفاظت از اضافه بار موتور الکترونیکی
• محافظ موتور ترمیستور با سنسور دما
برای پیاده سازی کامل حفاظت موتور، بهتر است از ترکیبی از هر دوی این عملکردها استفاده کنید.
حفاظت از اضافه بار موتور الکترونیکی، دمای تقریبی موتور را از طریق جریانهای اندازه گیری شده موتور و پارامترهای دستگاه محاسبه می کند. این نشان می دهد که آیا موتور بیش از حد بار است یا در محدوده عملکرد معمولی کار می کند. برای انجام این کار، پارامترهای موتور را تنظیم کنید.
می توانید سنسور دمای موتور را به سافت استارتر 3RW55 متصل کرده و آن را ارزیابی کنید. اگر دمای خاصی وابسته به موتور فراتر رود ، سافت استارتر 3RW55 این را تشخیص می دهد و بر این اساس واکنش نشان می دهد.
می توانید سنسور دمای موتور را به سافت استارتر های 3RW55 متصل کرده و آن را ارزیابی کنید. اگر بیش از یک درجه حرارت وابسته به موتور فراتر رود، سافت استارتر 3RW55 این را تشخیص داده و بر این اساس واکنش نشان می دهد. می توانید واکنش را تنظیم کنید.
2 نوع مختلف سنسور اندازه گیری را می توان به سافت استارتر 3RW55 متصل کرد:
• ترمیستورهای PTC نوع A
این نوع سنسور یک مقاومت وابسته به دما است.
• ترموکلیک
این نوع سنسور یک سوئیچ وابسته به دما است.
پیکربندی سافت استارترهای خانواده 3RW55
3RW5535 |
3RW5534 |
3RW5527 |
3RW5526 |
3RW5525 |
3RW5524 |
3RW5521 |
3RW5517 |
3RW5516 |
3RW5515 |
3RW5514 |
3RW5513 |
Type |
|
143 | 113 | 93 | 77 | 63 | 47 | 25 | 38 | 32 | 25 | 18 | 13 |
A |
Rated operational current Ie |
Power electronics |
|||||||||||||
Load rating rated operational current Ie |
|||||||||||||
143/128/118 | 113/101/89 | 93/82.5/75.5 | 77/68/62 | 63/55.5/50.5 | 47/41.6/36.2 | 25/22.3/19.6 | 38/33.5/30.5 | 32/28.4/26 | 25/22.3/19.6 | 18/15.9/13.8 | 13/11.5/10.5 | A |
IEC + UL/CSA individual mounting at 40/50/60 °C, AC‑53a |
Permissible rated motor current and starts/h |
|||||||||||||
Normal starting (CLASS 10A) |
|||||||||||||
143/128/118 | 113/101/89 | 93/82.5/75.5 | 77/68/62 | 63/55.5/50.5 | 47/41.6/36.2 | 25/22.3/19.6 | 38/33.5/30.5 | 32/28.4/26 | 25/22.3/19.6 | 18/15.9/13.8 | 13/11.5/10.5 | A |
Rated motor current IM; Tu = 40/50/60 °C |
300% IM |
|||||||||||||
43 | 43 | 43 | 43 | 43 | 43 | 43 | 43 | 43 | 43 | 43 | 43 | 1/h | Start-up time 5 s |
18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 1/h | Start-up time 10 s |
350% IM | |||||||||||||
28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 28 | 1/h | Start-up time 5 s |
10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 1/h | Start-up time 10 s |
Normal starting (CLASS 10E) |
|||||||||||||
143/128/118 | 113/101/89 | 93/82.5/75.5 | 77/68/62 | 63/55.5/50.5 | 47/41.6/36.2 | 25/22.3/19.6 | 38/33.5/30.5 | 32/28.4/26 | 25/22.3/19.6 | 18/15.9/13.8 | 13/11.5/10.5 | A |
Rated motor current IM; Tu = 40/50/60 °C |
300% IM |
|||||||||||||
21 | 21 | 21 | 21 | 21 | 21 | 21 | 21 | 21 | 21 | 21 | 21 | 1/h | Start-up time 10 s |
8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 1/h | Start-up time 20 s |
350% IM |
|||||||||||||
13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 12 | 13 | 13 | 13 | 1/h | Start-up time 10 s |
4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 1/h | Start-up time 20 s |
Heavy startup (CLASS 20E) |
|||||||||||||
128/113/103 | 109/97/85 | 93/82.5/75.5 | 77/68/62 | 63/55.5/50.5 | 47/41.6/36.2 | 25/22.3/19.6 | 33.5/30.5/27.5 | 29.6/27.2/23.6 | 25/22.3/19.6 | 18/15.9/13.8 | 13/11.5/10.5 | A |
Rated motor current IM; Tu = 40/50/60 °C |
300% IM |
|||||||||||||
10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 1/h | Start-up time 20 s |
4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 1/h | Start-up time 40 s |
350% IM |
|||||||||||||
7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 1/h | Start-up time 20 s |
2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 1/h | Start-up time 40 s |
Heavy startup (CLASS 30E) |
|||||||||||||
108/98/88 | 89/81/74 | 82.5/75.5/65 | 68/62/56 | 53/48/43 | 43.4/38/34.4 | 25/22.3/19.6 | 29/26/23 | 26/23.6/21.2 | 25/22.3/19.6 | 18/15.9/13.8 | 13/11.5/10.5 | A |
Rated motor current IM; Tu = 40/50/60 °C |
300% IM |
|||||||||||||
7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 1/h | Start-up time 20 s |
3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 1/h | Start-up time 40 s |
350% IM |
|||||||||||||
4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 1/h | Start-up time 20 s |
1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1/h | Start-up time 40 s |
Adjustable rated motor current IM |
|||||||||||||
29/143 | 23/113 | 19/93 | 16/77 | 13/63 | 10/47 | 5/25 | 7.5/38 | 6.5/32 | 5/25 | 3.5/18 | 2.5/13 | A | Minimum/maximum |
50.2/247 | 39.8/195 | 32.9/161 | 27.7/133 | 22.5/109 | 17.3/81.4 | 8.7/43.3 | 13/65.8 | 11.3/55.4 | 8.7/43.3 | 6.1/31.1 | 4.3/22.5 | A | Minimum/maximum in inside-delta circuits |
3RW5558 |
3RW5556 |
3RW5554 |
3RW5553 |
3RW5552 |
3RW5548 |
3RW5547 |
3RW5546 |
3RW5545 |
3RW5544 |
3RW5543 |
3RW5536 |
Type |
|
1280 | 1100 | 840 | 720 | 630 | 570 | 470 | 370 | 315 | 250 | 210 | 171 |
A |
Rated operational current Ie |
Power electronics |
|||||||||||||
Load rating rated operational current Ie |
|||||||||||||
1 280/1 139/1 030 | 1 100/979/890 | 840/748/670 | 720/641/580 | 630/561/510 | 470/416/380 | 470/416/380 | 370/328/300 | 315/279/255 | 250/220/200 | 210/186/170 | 171/153/141 | A |
IEC + UL/CSA individual mounting at 40/50/60 °C, AC‑53a |
Permissible rated motor current and starts/h |
|||||||||||||
Normal starting (CLASS 10A) |
|||||||||||||
1 280/1 139/1 030 | 1 100/979/890 | 840/748/670 | 720/641/580 | 630/561/510 | 570/504/460 | 470/416/380 | 370/328/300 | 315/279/255 | 250/220/200 | 210/186/170 | 171/153/141 | A |
Rated motor current IM; Tu = 40/50/60 °C |
300% IM |
|||||||||||||
32 | 43 | 42 | 43 | 43 | 20 | 40 | 43 | 43 | 43 | 43 | 43 | 1/h | Start-up time 5 s |
12 | 18 | 18 | 18 | 18 | 6 | 17 | 18 | 18 | 18 | 18 | 18 | 1/h | Start-up time 10 s |
350% IM |
|||||||||||||
17 | 27 | 25 | 28 | 28 | 9 | 26 | 28 | 28 | 28 | 28 | 28 | 1/h | Start-up time 5 s |
4 | 9 | 10 | 10 | 10 | 1 | 10 | 10 | 10 | 10 | 10 | 10 | 1/h | Start-up time 10 s |
Normal starting (CLASS 10E) |
|||||||||||||
1 225/1 130/1 030 | 1 100/979/890 | 840/748/670 | 720/641/580 | 630/561/510 | 551/490/445 | 470/416/380 | 370/328/300 | 315/279/255 | 250/220/200 | 210/186/170 | 171/153/141 | A |
Rated motor current IM; Tu = 40/50/60 °C |
300% IM |
|||||||||||||
15 | 18 | 19 | 21 | 21 | 8 | 17 | 21 | 21 | 21 | 21 | 21 | 1/h | Start-up time 10 s |
5 | 7 | 7 | 8 | 8 | 1 | 6 | 8 | 8 | 8 | 8 | 8 | 1/h | Start-up time 20 s |
350% IM |
|||||||||||||
1 | 9 | 10 | 13 | 13 | 2 | 10 | 13 | 12 | 13 | 13 | 13 | 1/h | Start-up time 10 s |
1 | 2 | 2 | 4 | 4 | — | 2 | 4 | 4 | 4 | 4 | 4 | 1/h | Start-up time 20 s |
Heavy startup (CLASS 20E) |
|||||||||||||
980/900/810 | 920/840/760 | 570/520/470 | 520/470/420 | 500/450/400 | 284/262/240 | 272/254/236 | 258/230/202 | 231/207/183 | 200/180/160 | 162/146/130 | 141/129/117 | A |
Rated motor current IM; Tu = 40/50/60 °C |
300% IM |
|||||||||||||
10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 1/h | Start-up time 20 s |
4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 1/h | Start-up time 40 s |
350% IM |
|||||||||||||
7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 1/h | Start-up time 20 s |
2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 1/h | Start-up time 40 s |
Heavy startup (CLASS 30E) |
|||||||||||||
790/720/650 | 740/670/600 | 420/380/340 | 400/360/320 | 380/340/300 | 220/200/180 | 210/190/170 | 202/174/160 | 183/159/135 | 160/140/120 | 138/122/106 | 117/105/93 | A |
Rated motor current IM; Tu = 40/50/60 °C |
300% IM |
|||||||||||||
7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 1/h | Start-up time 20 s |
3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 1/h | Start-up time 40 s |
350% IM |
|||||||||||||
4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 1/h | Start-up time 20 s |
1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1/h | Start-up time 40 s |
Adjustable rated motor current IM |
|||||||||||||
258/1 280 | 220/1 100 | 168/840 | 144/720 | 114/630 | 114/570 | 94/470 | 74/370 | 63/315 | 50/250 | 42/210 | 34/171 | A | Minimum/maximum |
446.9/2 217 | 381.1/1 905 | 291/1 454 | 249.4/1 247 | 197.5/987 | 197.5/987 | 162.8/814 | 128.2/640 | 109.1/545 | 86.6/433 | 72.7/363 | 58.9/296 | A | Minimum/maximum in inside-delta circuits |
