لوپ کالیبراتور فلوک مدل Fluke 710

معرفی و خرید لوپ کالیبراتور فلوک مدل Fluke 710

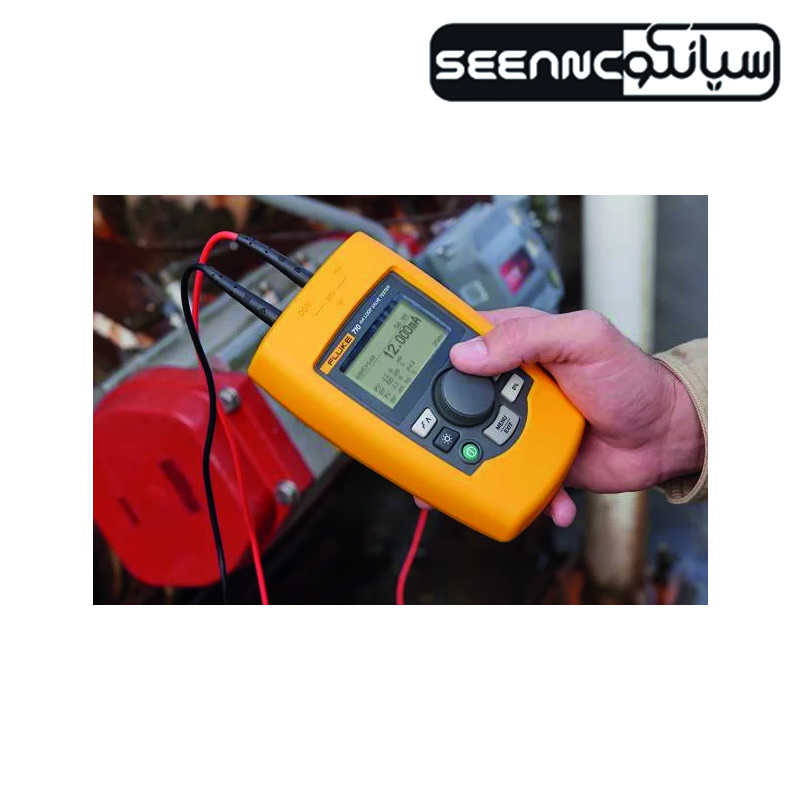

لوپ کالیبراتور فلوک مدل Fluke 710 ابزار تست کنترل شیر هوشمند می باشد که جهت اندازه گیری راحت تر مورد استفاده قرار می گیرد.لوپ کالیبراتور فلوک مدل Fluke 710 به گونه ای طراحی شده است که تا کاربران بتوانند تست و اندازه گیری های سریع و آسان را بر روی شیرهای کنترل هوشمند HART انجام دهند.فلوک 710 با قابلیت داشتن تست های داخلی و یک رابط کاربری بصری به کاربران این امکان را می دهد سریع و آسان تست های دریچه را انجام داد و بررسی سریع شیر های سوپاپ به شما این امکان را می دهد که هرچه سریع تر تصمیم های مربوط به تعمیر و نگهداری را بگیرید.نتایچ بررسی سلامت دریچه ها به شما این امکان را می دهد که شیر شما در وضعیت مناسبی قراردارد یا خیر.

ارتباط HART با شیر در یک کالیبراسیون

با استفاده از لوپ کالیبراتور فلوک مدل Fluke 710 کاربر می توان در عملکرد Hart یک سیگنال 4 تا 20 میلی آمپر ایجاد کند ک باعث حرکت سوپاپ کنترل می شود ضمن اینکه مزمان سیگنال بازخورد Hart سوپاپ را تغییر می دهد تا تعیین کند شیر به موقعیت مورد نظر منتقل می شود یا خیر علاوه بر اطلاعات موقعیتی فشار اندازه گیری شده از I/P داخلی شیر (که سوپاپ را حرکت می دهد )از طریق پروتکل ارتباطی Hart قابل تعیین می باشد.لوپ کالیبراتور فلوک 710 با قیمتی مناسب و دقت اندازه گیری بالا می تواند در مراحل آزمایش ضمن نظارت بر موقعیت Hart و بازخورد فشار از شیر کنترل به طور خودکار سیگنال میلی آمپر را افزایش داده و تغییر می دهد.و با فشار ساده یک دکمه تصویر بهتری از سلامت درچه ب شما می دهد.

مراحل آزمایش تست شیر و پاسخ آن در فلوک 710

مراحل  آزمایش شیر  در فلوک مدل Fluke 710 به شرح ذیل می باشد.

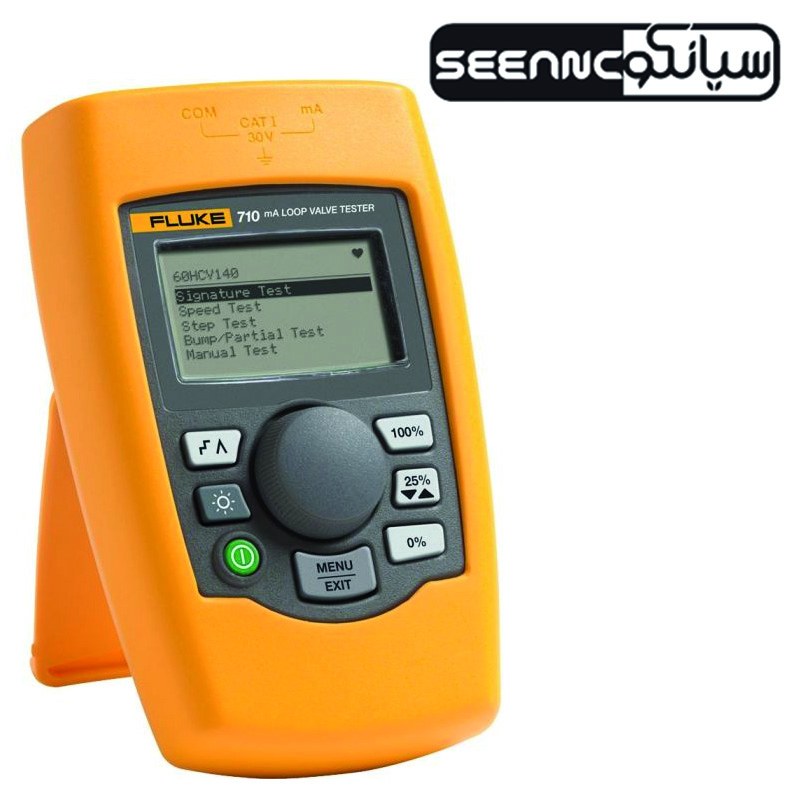

• تست دستی : به صورت دستی سیگنال میلی آمپر را تغیر داده و موقعیت HART و اطلاعات متغیر فشار را مشاهده کنید
• دامنه کامل سیگنال از 4 تا 20 میلی آمپر هنگام ضبط موقعیت از 0 تا100 درصد فشار هایی که اعمال می شود باعث حرکت شیر از 0 تا 100 می شود
• میزان میلی آمپر در ورودی به شیر در مراحل و ارزیابی پاسخ دریچه شیر به میزان میلی آمپر تغییر می کند
• قابلیت اندازه گیری تست سرعت باز و بسته شدن دریچه شیر
• تست ضربات مغزی در شیر آلات بیش از بخشی از دامنه آنها کمک می کند تا در یک فرآیند زنده آزمایش شود .

نرم افزار تجزیه وتحلیل در فلوک مدل 710  ValveTrack نام دارد .تست های انجام شده در لوپ کالیبراتور 710 در حافظه آن ذخیره می شود و برای تجزیه و تحلیل آن از نرم افزار Valve Track  استفاده می شود مزایای این نرم افزار عبارتند از

• قابلیت چاپ و ترسیم تست های اندازه گیری شده
• قابلیت مقایسه تست اندازه گیری شده اخیر با تست های اندازه گیری قبلی
• مشاهده تست های اندازه گیری شده دریچه توسط HART TAG ID
• تجزیه و تحلیل داده ها به صورت یک فایل اکسل
• فلوک مدل 710 می تواند با اتصال به حداقل 20 HART و پس از اتصال به نرم افزار Valve Track داده ها را با فرمت CVS و نیز tex بارگذاری کند
• در لوپ میلی امپر می توان در ورودی سیستم Hart  از یک فرستنده خاص برای عیب یابی وتنظیم لوپ استفاده نمود از ویژگی های دیگر این لوپ کالیبراتور می توان به ضبط داده قابل انتخاب با فواصل زمانی 1 تا 60 ثانیه این دستگاه نیز 4910 داده را می تواند در حافظه خود ذحیره کند .99 داده که شامل یک رکورد میلی آمپر و چهار متغیر فرآیند می شود

ویژگی های اصلی لوپ کالیبراتور فلوک مدل Fluke 710

• روشهای آزمایش برای سالم بودن یا نبودن شیر کنترل
• قابلیت ارتباط با HART
• دارای دقت اندازه گیری منبع میلی آمپر 0.01 می باشد
• دارای رابط کاربری بصری با دکمه Quick set برای اندازه گیری سریع و آسان
• دارای منبع 24 ولت DC و رنج اندازه گیری میلی آمپر (25%- تا 125%)
• دارای رزولوشن 0.1 میکرو آمپر و یک میلی ولت در ولتاژ محدوده
• دارای مقاومت 250 اهم برای ارتباط با Hart
• دارای دو پراب برای اندازه گیری ساده
• خاموش شدن خودکار

فلوک 710 دارای یک مودم Hart داخلی می باشد که ارتباط با دستورات Hart را ارائه می دهد این دستورات به شرح ذبل می باشد

• اطلاعات سنسور PV را بخوانید
• اطلاعات خروجی PV را بخوانید
• نوع واحد PV نام شناسه برچسب توصیف کننده و پیام را بخوانید و بنویسید
• محدوده PV (بالا و پایین) را بخوانید و بنویسید
• افزایش ضریب خروجی تا 20 میلی آمپر
• قابلیت تنظیم صفر دستگاه
