سافت استارتر اشنایدر الکتریک مدل ATS01N106FT
دو LED برای نشان دادن “روشن بودن” و “سریع” بودن موتور (ولتاژ کامل)
Kickstart قابل انتخاب برای بارهای “سخت برای شروع”
دارای کنتاکتور بای پس داخلی
Soft Start
Soft Stop: 1-10 Second Ramp
ولتاژ کاری الکتروموتور 110، 230، 400، 460 ولت
موتور سه فاز: 1⁄2 تا 7.5 اسب بخار
موتور تک فاز: 1⁄4 تا 2 اسب بخار

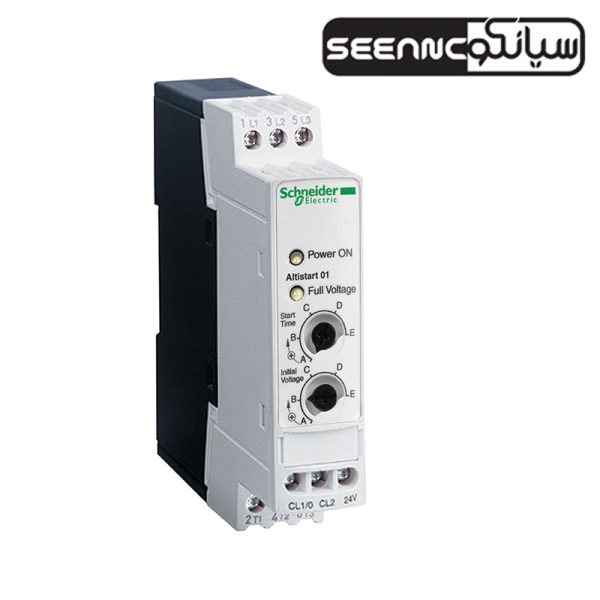

معرفی سافت استارتر اشنایدر الکتریک فرانسه مدل ATS01N106FT
سافت استارتر اشنایدر ATS01N106FT سری Altistart 01 برای راه اندازی نرم و با شیب الکتروموتورهای آسنکرون 0.75 تا 3 کیلووات طراحی شده است. با سافت استارتر اشنایدر سری Altistart 01 با اطمینان از استارت نرم وکنترل شده موتورهای آسنکرون، ضمن ایجاد مهار گشتاور در هنگام شروع و توقف، عملکرد راه اندازی را افزایش می دهد. مینی سافت استارتر می تواند با جلوگیری از شوک های مکانیکی که باعث ساییدگی موتور و ماشین آلات شما می شود، به کاهش کار تعمیر و نگهداری تولید کمک کند. با صرفه جویی 25٪، یکی از جمع و جورترین سافت استارترهایی که در دسترس است و نصب ساده آن از طریق نصب ریل و سیم کشی آسان است. اکثر مدل های Altistart01 در عرض 45 میلی متر برای مطابق با استاندارد صنعت برای موتورهای که در 32 آمپر یا کمتر از آن هستند سازگاری دارد. Altistart01 در سه سطح عملکرد ارائه می شود، یک راه حل کارآمد برای شروع نرم برای انواع برنامه ها فراهم می کند.
Altistart01 از محصول های تولیدی کمپانی اشنایدر است که توانسته است راه حل مناسبی برای کاهش سیم کشی نسبت به اتصال ستاره-مثلت باشد. کمپانی اشنایدر الکتریک در زمینه مدیریت مصرف انرژی، برق ساختمان و انرژی های تجدید پذیر فعالیت ویژه ای دارد. عمدترین و پرکاربردترین محصولات اشنایدر در زمینه لوازم و تجهیزات اتوماسیون و برق صنعتی را می توان از شرکت صنعتی سیانکو به عنوان نمایندگی اشنایدر و زیمنس در سراسر کشور تهیه فرمایید. گروه صنعتی سیانکو به عنوان عرضه کننده تجهیزات اندازه گیری و ابزار دقیق صنعتی و نمایندگی فروش برندهای معتبر بین المللی انواع سافت استارتر و درایو اشنایدر الکتریک فرانسه را همراه با گارانتی و قیمت مناسب در بازار ایران تامین و توزیع می کند.
ویژگی و مزایای سافت استارتر سری ATS01N106FT
دو LED برای نشان دادن “روشن بودن” و “سریع” بودن موتور (ولتاژ کامل)
Kickstart قابل انتخاب برای بارهای “سخت برای شروع”
دارای کنتاکتور بای پس داخلی
Soft Start
Soft Stop: 1-10 Second Ramp
ولتاژ کاری الکتروموتور 110، 230، 400، 460 ولت
موتور سه فاز: 1⁄2 تا 7.5 اسب بخار
موتور تک فاز: 1⁄4 تا 2 اسب بخار
در زیر جدولی را به پیشنهاد شرکت اشنایدر آورده ایم که بهترین ترکیب را برای سافت استارتر ATS01N106FT نشان می دهد:
Motor |
Starter (Class 10) |
Circuit breaker |
Rating(A) |
Contactor |
Switch ordisconnectswitch |
aM fusesRefrence |
Rating |
I²t(A²s) |
ThermaloverloadRelay |
|
(KW) |
(A) |
|||||||||
|
0.37 |
0.98 |
ATS01N103FT |
GV2ME05 |
1 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA02 |
2 |
265 |
LR2K0306 or LRD05 |
|
0.55 |
1.5 |
ATS01N103FT |
GV2ME06 |
1.6 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA02 |
2 |
265 |
LR2K0307 or LRD06 |
|
0.75 |
2 |
ATS01N103FT |
GV2ME07 |
2.5 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA02 |
2 |
265 |
LR2K0308 or LRD07 |
|
1.1 |
2.5 |
ATS01N103FT |
GV2ME08 |
4 |
LC1K06 or LC1D09 |
LS1D2531
|
DF2CA04 |
4 |
265 |
LR2K0308 or LRD08 |
|
ATS01N206QN |
GV2ME08 |
4 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA04 |
4 |
265 |
LR2K0308 or LRD08 |
||
|
1.5 |
3.5 |
ATS01N106FT |
4 |
LC1K06 or |
6 |
265 |
LR2K0310 or |
|||
|
ATS01N206QN |
GV2ME08 |
4 |
LC1K06 or LC1D09 |
LS1D2531 |
DF2CA06 |
6 |
265 |
LR2K0310 or LRD08 |
||
|
2.2 |
5 |
ATS01N106FT |
6.3 |
LC1K06 or |
8 |
265 |
LR2K0312 or |
|||
|
ATS01N206QN |
GV2ME10 |
6.3 |
LC1K09 or LC1D09 |
LS1D2531 |
DF2CA08 |
8 |
265 |
LR2K0312 or LRD10 |
||
|
3 |
6.5 |
ATS01N106FT |
9 |
LC1K09 or |
12 |
265 |
LR2K0314 or |
|||
|
ATS01N206QN |
GV2ME14 |
9 |
LC1K09 or LC1D09 |
LS1D2531 |
DF2CA12 |
12 |
265 |
LR2K0314 or LRD12 |
||
|
4 |
8.4 |
ATS01N109FT |
GV2ME14 |
9 |
LC1K09 or LC1D09 |
LS1D2531 |
DF2CA12 |
12 |
610 |
LR2K0316 or LRD14 |
|
ATS01N209QN |
GV2ME14 |
9 |
LC1K09 or LC1D09 |
LS1D2531 |
DF2CA12 |
12 |
610 |
LR2K0316 or LRD14 |
||
|
5.5 |
11 |
ATS01N112FT |
GV2ME16 |
13 |
LC1K12 or LC1D12 |
LS1D2531 |
DF2CA16 |
16 |
610 |
LR2K0321 or LRD16 |
|
ATS01N212QN |
GV2ME16 |
13 |
LC1K12 or LC1D12 |
LS1D2531 |
DF2CA16 |
16 |
610 |
LR2K0321 or LRD16 |
||
|
7.5 |
14.8 |
ATS01N125FT |
GV2ME20 |
17 |
LC1D18 |
LS1D2531 |
DF2CA20 |
20 |
6050 |
LRD21 |
|
ATS01N222QN |
GV2ME20 |
17 |
LC1D18 |
LS1D2531 |
DF2CA20 |
20 |
6050 |
LRD21 |
||
|
9 |
18.1 |
ATS01N125FT |
GV2ME21 |
21 |
LC1D25 |
LS1D2531 |
DF2CA25 |
25 |
6050 |
LRD21 |
|
ATS01N222QN |
GV2ME21 |
21 |
LC1D25 |
LS1D2531 |
DF2CA25 |
25 |
6050 |
LRD21 |
||
|
11 |
21 |
ATS01N125FT |
GV2ME22 |
23 |
LC1D25 |
LS1D2531 |
DF2CA25 |
25 |
6050 |
LRD22 |
|
ATS01N222QN |
GV2ME22 |
23 |
LC1D25 |
LS1D2531 |
DF2CA25 |
25 |
6050 |
LRD22 |
||
|
15 |
28.5 |
ATS01N232QN |
GV2ME32 |
32 |
LC1D32 |
GK1EM |
DF2EA40 |
40 |
7200 |
LRD3353 |
نکته: برای اطلاع از پیشنهادات کمپانی برای عملکرد بهتر سافت استارتر Schneider ATS01N106FT، تجهیزات داخل جدول به صورت لینک قرار گرفته است.
مشخصات فنی سافت استارتر اشنایدر الکتریک مدل ATS01N106FT
|
Altistart 01 |
Range of product |
|
Soft starter |
Product or component type |
|
Asynchronous motors |
Product destination |
|
110…480 V – 10…10 % |
rated supply voltage |
|
3 kW 3 phases 400 V |
Motor power kW |
|
1 hp 3 phases 230 V |
Motor power hp |
|
6 A |
starter rating |
|
With heat sink |
Assembly style |
|
Integrated bypass |
Function available |
|
Adjustable from 1 to 5 s |
Starting time |
