رله بی متال اشنایدر Schneider LR2K0316 جریان 8 تا 11.5 آمپر با کلاس تریپ 10A

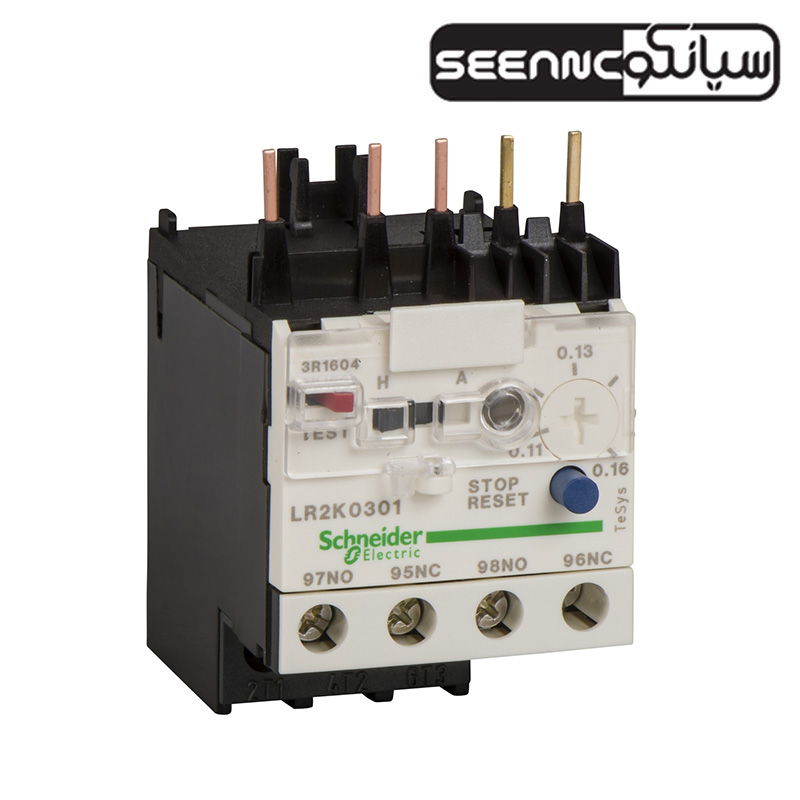

رله اضافه بار حرارتی اشنایدر مدل Schneider LR2K0316
دمای نگهداری از -30 تا 60 درجه سانتی گراد
دمای کاری از -20 تا 55 درجه سانتی گراد
برخورداری از 2 تیغه کمکی NO و NC
قابلیت کار در هر 2 شبکه ی DC و AC
پشتیبانی از رنج جریان 8 تا 11.5 آمپر
تریپ عملیاتی کلاس class 10A ویژه حفاظت از موتورهای با واکنش تریپ بسیار سریع
معرفی و خرید رله اضافه بار حرارتی اشنایدر مدل LR2K0316 ویژه حفاظت از موتورهای تریپ بسیار سریع class 10A
رله بی متال با بررسی مداوم جریان مدار از موتور در برابر اضافه جریان محافظت می کند.
دمای عملیاتی رله بی متال Schneider LR2K0316 از -20 تا 55 درجه سانتی گراد و اتلاف انرژی هر پل قدرتش 2 وات است.
مدت زمان لازم از آغاز مواجهه رله با اضافه جریان تا قطع برق موتور را کلاس تریپ بی متال می نامند.
رله بی متال اشنایدر مدل TeSys K – differential thermal overload relays کلاس 10A مناسب موتورهایی است که به تریپ سریع احتیاج دارند.
رله بی متال Schneider LR2K0316 از 2 تیغه یا کنتاکت کمکی NO جهت ارسال سیگنال تریپ و NC جهت قطع ارتباط کنتاکتور با نماد فنی 1 NO + 1 NC می باشد.
نحوه عملکرد رله بی متال
رله بی متال مانند ترموستات از اتصال 2 آلیاژ با ضریب انبساط طولاتی متفاوت ساخته می شود. انحنای این میله در مواجهه با دماهای بیش از حد تعریف شده ، منجر به قطع مدار می گردد. به عبارت فنی ، گرم شدن نوار بی متال منجر به فعال شدن کنتاکت تریپ بی متال میگردد درنتیجه جریان سیم پیچ کنتاکتور و برق موتور قطع میگردد.
پس از سر شدن نوار بی متال ، امکان بازگشت خودکار یا دستی به وضعیت نرمال با تنظیم سوئیچ 2 وضعیته مربوطه امکان پذیر است.
طریقه نصب بی متال
رله بیمتال قابلیت نصب زیر کنتاکتور ، روی قاب و ریل فلزی را دارد.
رله بی متال از طریق شاخک های ورودی اش به کنتاکتور و خروجی آن به موتور متصل می گردد.
رله اضافه بار حرارتی اشنایدر مدل Schneider LR2K0316 جهت نصب در هر 2 شبکه ی DC و AC مناسب است.
معایب رله های بی متال
حساسیت به دمای محیط
در وضعیت عملیاتی ، کنترل فوری رله بی متال میسر نیست
محدودیت جریان و ولتاژ (امکان بهره برداری در دما و ولتاژ بالا وجود ندارد)
لیست مشخصات رله بی متال اشنایدر Schneider LR2K0316
| range | TeSys |
| product name | TeSys LRK |
| product or component type | Differential thermal overload relay |
| device short name | LR2K |
| relay application | Motor protection |
| product compatibility | LC7KLP1KLC1KLP4K |
| network type | DCAC |
| thermal overload class | Class 10A conforming to IEC 60947-4-1 |
| thermal protection adjustment range | 8…11.5 A |
| [Ui] rated insulation voltage | Power circuit: 690 V conforming to BS 4941Power circuit: 690 V conforming to IEC 60947Power circuit: 750 V conforming to VDE 0110 group CPower circuit: 600 V conforming to CSA C22.2 No 14 |
مکمل ها Complementary رله بی متال اشنایدر Schneider LR2K0316
| network frequency | <= 400 Hz |
| mounting support | Under contactorPlate, with specific accessoriesRail, with specific accessories |
| auxiliary contact composition | 1 NO + 1 NC |
| [Ith] conventional free air thermal current | 6 A for signalling circuit |
| [Ue] rated operational voltage | <= 690 V for power circuit690 V AC AC-15 for signalling circuit250 V DC DC-13 for signalling circuit |
| associated fuse rating | 6 A gG for signalling circuit conforming to VDE 06606 A gG for signalling circuit conforming to IEC 60947 |
| [Uimp] rated impulse withstand voltage | 6 kV |
| power dissipation per pole | 2 W |
| phase failure sensitivity | Yes conforming to IEC 60947-4-1 |
| local signalling | Trip indicator (yellow) |
| control type | Red push-button: trip test functionBlue push-button: stop and manual reset selector switch: manual or automatic reset |
|
connections – terminals Schneider LR2K0316 |
Screw clamp terminals 1 cable(s) 1.5…4 mm²solidScrew clamp terminals 2 cable(s) 1.5…4 mm²solidScrew clamp terminals 1 cable(s) 0.75…4 mm²flexible without cable endScrew clamp terminals 2 cable(s) 0.75…4 mm²flexible without cable endScrew clamp terminals 1 cable(s) 0.34…2.5 mm²flexible with cable endScrew clamp terminals 2 cable(s) 0.34…1.5 mm²flexible with cable end |
| tightening torque | 1.3 N.m – on screw clamp terminals – with screwdriver Philips No 21.3 N.m – on screw clamp terminals – with screwdriver flat Ø 6 mm |
| height | 58 mm |
| width | 45 mm |
| depth | 65 mm |
| net weight | 0.145 kg |
شرایط محیطی رله بی متال اشنایدر Schneider LR2K0316
| standards | IEC 60947VDE 0660BS 4941NF C 63-650 |
| product certifications | ULCSA |
| protective treatment | TC conforming to IEC 60068TC conforming to DIN 50016 |
| IP degree of protection | IP2x conforming to IEC 60529 |
| ambient air temperature for operation | -20…55 °C without derating conforming to IEC 60947-30…60 °C with derating conforming to IEC 60947 |
| ambient air temperature for storage | -40…70 °C |
| operating altitude | 2000 m without derating |
| fire resistance | 850 °C conforming to IEC 60695-2-1 |
| flame retardance | V1 conforming to UL 94Requirement 2 conforming to NF F 16-101Requirement 2 conforming to NF F 16-102 |
|
mechanical robustness Schneider LR2K0316 |
Shocks NO contact: 10 Gn for 11 ms conforming to IEC 60068-2-27Shocks NC contact: 10 Gn for 11 ms conforming to IEC 60068-2-27Vibrations NO contact: 2 Gn, 5…300 Hz conforming to IEC 60068-2-6Vibrations NC contact: 2 Gn, 5…300 Hz conforming to IEC 60068-2-6 |
ضمانت های پایداری Offer Sustainability رله بی متال اشنایدر Schneider LR2K0316
| Sustainable offer status | Green Premium product |
| REACh free of SVHC | Yes |
| EU RoHS Directive | Compliant EU RoHS Declaration |
| Mercury free | Yes |
| RoHS exemption information | Yes |
| China RoHS Regulation | China RoHS declaration Product out of China RoHS scope. Substance declaration for your information |
| Environmental Disclosure | Product Environmental Profile |
|
WEEE |
The product must be disposed on European Union markets following specific waste collection and never end up in rubbish bins |
| California proposition 65 | WARNING: This product can expose you to chemicals including: Antimony oxide & Antimony trioxide, which is known to the State of California to cause cancer. For more information go to www.P65Warnings.ca.gov |
مدت وارانتی رله بی متال اشنایدر Schneider LR2K0316
| Warranty | 18 months |
