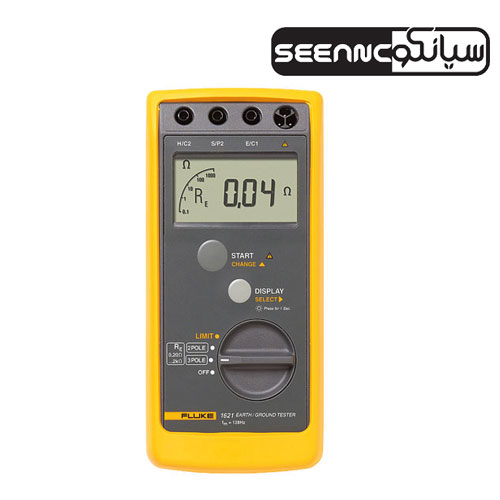

ارت سنج سه سیمه پرتابل مدل FLUKE 1621
دستگاه ارت سنج سه سیمه مدل FLUKE 1621 جهت تست مقاومت چاه های ارت زمین با کاربری آسان هم بصورت سه سیمه و هم دو سیم مورد استفاده قرار میگیرد. کار با این دستگاه راحت و به صورت پرتابل امکان استفاده در محیط های مختلف را دراد و همیشه به عنوان اولین گزینه مورد نظر متخصصان جهت تست ارت میباشد،
ارت تستر دیجیتالی سه پل پرتابل فلوک مدل Fluke 1621
دستگاه ارت سنج سه سیمه مدل FLUKE 1621 جهت تست مقاومت چاه های ارت زمین با کاربری آسان هم بصورت سه سیمه و هم دو سیم مورد استفاده قرار میگیرد. و همچنین جلد چرمی و صفحه نمایش بزرگ از ویژگی های این ارت سنج می باشد. دستگاه Fluke 1621 یک ابزار مفید برای پیمانکاران برق، مهندسین تست ابزار و متخصصان تست زمین است. ارت سنج سه سیمه پرتابل مدل FLUKE 1621ساخت کمپانی FLUKE آمریکا بوده که گروه سیان شاپ این محصول را به مدت یک سال گارانتی و پنج سال خدمات پس از فروش ارائه می نماید.
کار با این دستگاه راحت و به صورت پرتابل امکان استفاده در محیط های مختلف را دراد و همیشه به عنوان اولین گزینه مورد نظر متخصصان جهت تست ارت میباشد، در استفاده های قبلی از این دستگاه و بازخورد نظرات مشتریان رضایت از این دستگاه را عنوان کردند چرا که علاوه بر کاربری آسان، نتایج دقیق و ایمنی بالای دستگاه در شرایط محیطی مختلف و تشخیص اتوماتیک نویز و حذف آن در نتایج اندازه گیری را میتوان نام برد. بعد از مطالعه این صفحه در صورت هر گونه سوال و درخواست راهنمایی میتوانید با ما تماس بگیرید.
ویژگی های دستگاه ارت سنج سه سیمه پرتابل مدل FLUKE 1621
- کاربرد 3 قطبی از پتانسیل تست زمین برای اندازه گیری های اولیه
- اندازه گیری مقاومت 2 پل برای تطبیق پذیری اضافه
- رنج اندازه گیری مقاومت: 0.15 ~ 2 KΩ
- رنج تست ولتاژ: 3.7 KV
- دارای استاندارد IP40
- اطمینان از اندازه گیری دقیق با نویز تشخیص خودکار ولتاژ
- قابلیت هشدار ولتاژ خطرناک جهت حفاظت کاربران
- وضوح داده ها با صفحه نمایش بزرگ و نور پس زمینه جهت خواندن
- دارای جلد چرمی و طراحی برای محیط های کار سخت
- قابلیت پرتابل بودن دستگاه برای کاربری و حمل و نقل آسان
مشخصات فنی Fluke 1621
| اندازه گیری | 3-pole earth ground resistance, 2-pole ac resistance of a conductor, Interference voltage | |
| خطای مربوط به خود دستگاه | Refers to the reference temperature range and is guaranteed for one year | |
| نرخ اندازه گیری | 2 measurements/second | |
| باتری [1] | One 9 volt alkaline (LR61) | |
| شرایط کاری باتری | LO-BAT is displayed if voltage drops below 6.5 V | |
| ولتاژ ها | بین جک H/C2 و E/C1 | 250 Veff maximum (effective voltage) |
| بین جک S/P2 و E/C1 | 250 Veff maximum | |
| کلاس استاندارد شرایط محیط | VDE/VDI 3540 RZ (conforming to KWG as per DIN 40040, 4/87) | |
| عملکرد دما [2] | در حین کار | -10 °C to +50 °C (+14 °F to +122 °F) |
| دمای عملیاتی | 0 °C to +35 °C (+32 °F to +95 °F) | |
| ذخیره سازی | -20 °C to +60 °C (+68 °F to +140 °F) | |
| دمای ارجاع | +23 °C ± 2 °C (+73 °F ± 4 °F) | |
| ضریب دمایی | ± 0.1 % of range per degree Kelvin | |
| استاندارد ایمنی دستگاه | IEC/EN 61010-1, 600 V CAT II, pollution degree 2 | |
| ابعاد | 113 mm x 54 mm x 216 mm (4.5 in x 2.1 in x 8.5 in), including holster | |
| وزن | 850 g (1.9 lb), including standard accessories, volume approximately 600 cm3 | |
| مشخصات الکتریکال | ||
| حداکثر خطاهای اندازه گیری | E1 Influence factor | Position |
| E1 Deviation influence | 0 % | |
| E2 Influence factor | Supply voltage | |
| E2 Deviation influence | 0 % | |
| E3 Influence factor | Temperature E3 | |
| E3 Deviation influence | 2.3 % | |
| E4 Influence factor | Serial interference voltage (20 V) | |
| E4 Deviation influence | 0.6 % | |
| E5 Influence factor | Probe- and auxiliary probe resistance | |
| E5 Deviation influence | 10 % | |
| ولتاژ تست | 3.7 kV | |
| استاندارد حفاظتی | IP 40; IEC/EN 60529 | |
| قابلیت الکترومغناطیسی | کلاس انتشار الکترومغناطیس | IEC/EN 61326 Class B |
| استاندارد ایمنی | IEC/EN 61326 Annex C | |
| اندازه گیری مقاومت RE | متد اندازه گیری | Current-voltage measurement with improved cross-talk attenuation, no compensation of measuring lead resistance, with probe (3-pole) or without probe (2-pole), as per IEC/EN 61557-5 |
| ولتاژ مدار باز | 23 to 24 V AC | |
| جریان مدار اتصال کوتاه | > 50 mA AC | |
| فرکانس اندازه گیری | 128 Hz | |
| حداکثر بار اضافی مجاز (اورلود) | 250 Veff | |
| زمان اندازه گیری | 8 seconds (average from when START is pressed) | |
| محدودیت ورودی | Tester retains set value even if instrument is turned off (assuming battery power supply is sufficient) | |
| تغییر خودکار برحسب رزولوشن | RH | < 7 kΩ |
| رزولوشن | 0.01 Ω | |
| RH | < 50 kΩ | |
| رزولوشن | 0.1 Ω | |
| RH | > 50 kΩ | |
| رزولوشن | 1 Ω | |
| اینترفیس نمایشگر در ولتاژ DC + AC | Vmax | 30 Veff |
| مد مشترک | > 80 dB at 50 Hz and 60 Hz | |
| Ri | 680 kΩ | |
| عدم قطعیت اندازه گیری | < 10 % for pure AC and DC signals | |
| محدوده اندازه گیری | ||
| 0.15 Ω to 20 Ω | رزولوشن | 0.01 Ω |
| محدوده نمایش | 0 to 19.99 Ω | |
| 200 Ω | رزولوشن | 0.1 Ω |
| محدوده نمایش | 20 to 199.9 Ω | |
| 2 kΩ | رزولوشن | 1 Ω |
| محدوده نمایش | 200 to 1999 Ω | |
| خطای درونی | ± (6 % of measured value + 5D) | |
| خطای عملیاتی در حین کار IEC 61557[3] | ± (18 % of measured value + 5D) | |
Notes
[1] If the tester is not going to be used, or is being stored for a long period, remove the battery and store separately from the tester to avoid damage from battery leakage.
[2] The four temperature ranges for the tester exists to satisfy European Standards requirements; the instrument can be used over the full working temperature range by using the temperature coefficient to calculate accuracy at the ambient temperature of use.
[3] Covers all deviations caused by influence quantities E1-E5. If the deviation E4 caused by high probe or auxiliary probe resistance is higher than specified flashes. Measured values are outside of the specified operating uncertainty.
در جدول زیر فواصل قرار دهی میله های ارت را در روش افت پتانسیل سه پل مشاهده میکنید.
دستگاه های فلوک قابلیت اندازه گیری مقاومت زمین در چهار روش را دارند که در جدول زیر مشخص شده اند و روشن است که ارت تستر fluke 1621 که دستگاه مورد بحث این صفحه است قابلیت اندازه گیری ارت در حالت افت پتانسیل 3 پل و متد 2 پل را دارا میباشد. برای آشنایی با روش های ارت سنجی و اطلاعات بیشتر در مورد ارت سنجی 3 پل و 2 پل و سایر روش ها به شما توصیه میکنیم که فایل pdf قرار داده شده در بخش دانلود را دریافت کنید.
اگر تصویر واضح نیست، روی تصویر کلیک کنید.
از طریق لینک زیر، فایل آموزش و معرفی انواع روش های تست ارت به زبان اصلی قرار داده شده که با مطالعه این داکیومنت اطلاعاتی از جمله ارت و مقاومت زمین چیست، انواع آن و روش های تست آشنا خواهید شد . در همین سایت هم مقالاتی جهت آموزش ارت سنجی قرار داده شده است.
این دستگاه به همراه کیت کامل آن نیز ارائه میشود که برای مشاهده جزییات و تهیه کیت این دستگاه به این لینک مراجعه کنید.
در صورت هر گونه سوال در مورد پشتیبانی فنی و مشخصات دستگاه ، قیمت و روش های خرید با ما تماس بگیرید.
