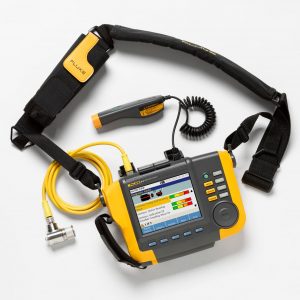

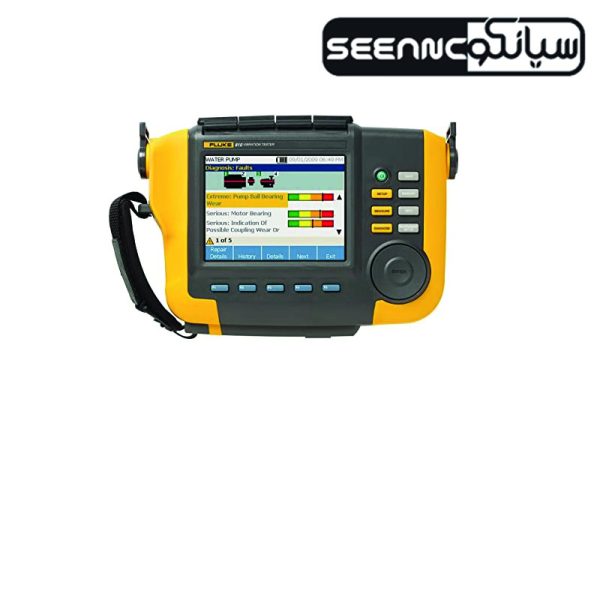

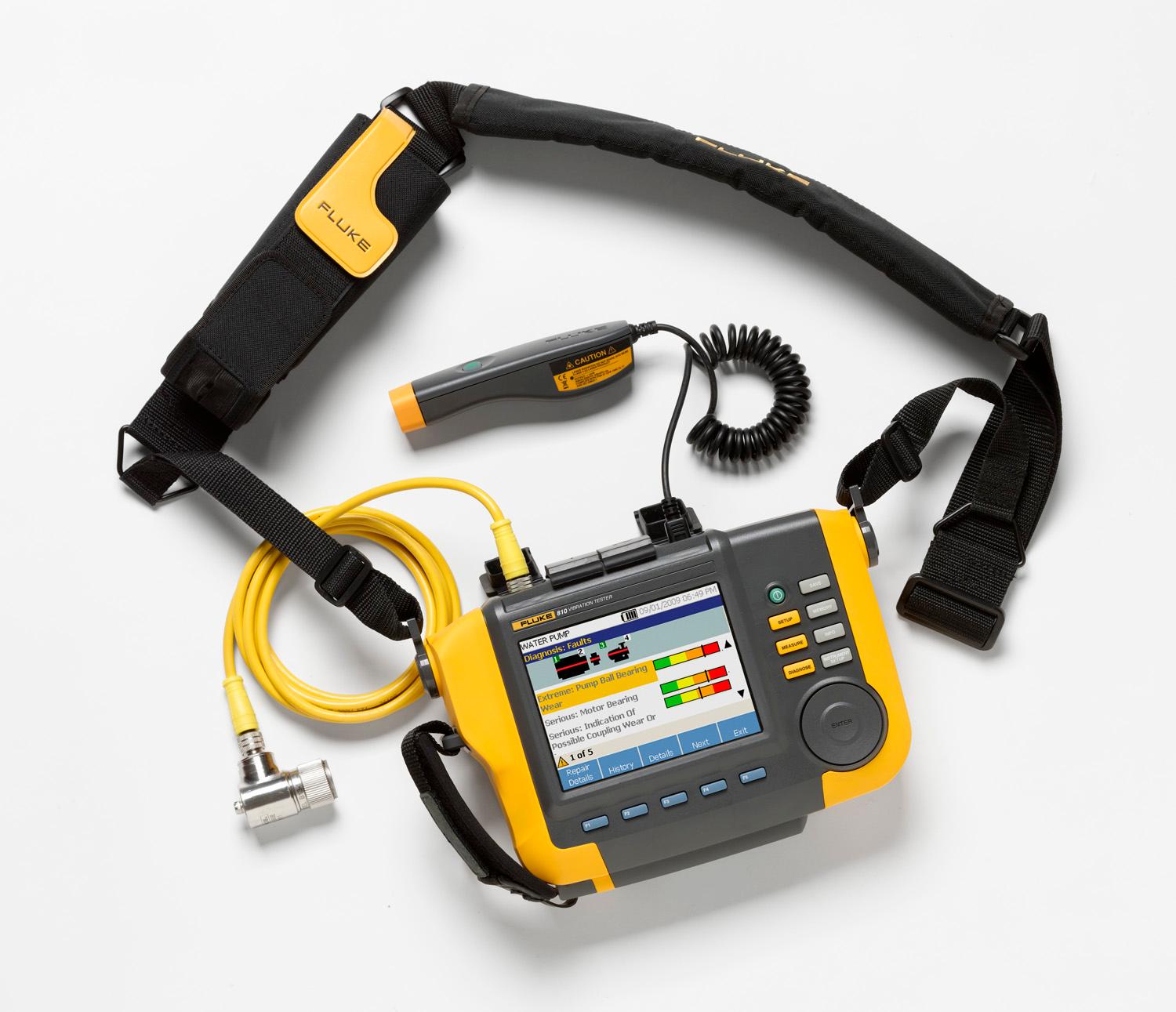

آنالایزر ارتعاش فلوک مدل Fluke 810

مشخصات  دینامیکی

خطاهای استاندارد

Unbalance, looseness, misalignment and bearing failures

آنالیز برای

Motors, fans, blowers, belts and chain drives, gearboxes, couplings, centrifugal pumps, piston pumps, sliding vane pumps, propeller pumps, screw pumps, rotary thread/gear/lobe pumps, piston compressors, centrifugal compressors, screw compressors, closed coupled machines, spindles

محدوده سرعت چرخش موتور

200 rpm to 12000 rpm

جزییات   تشخیص

Plain-text diagnosis, fault severity (slight, moderate, serious, extreme), repair details, cited peaks, spectra

مشخصات الکتریکی

رنج

Automatic

A/D مبدل

4 channel, 24 bit

پهنای باند قابل استفاده

2 Hz to 20 kHz

  نمونه برداری

51.2 Hz

توابع پردازش سیگنال دیجیتال

Automatically configured anti-alias filter, high-pass filter, decimation, overlapping, windowing, FFT, and averaging

نرخ نمونه برداری

2.5 kHz to 50 kHz

محدوده دینامیکی

128 dB

نسبت سیگنال به نویز

100 dB

FFT رزولوشن

800 lines

ویندوز طیفی

Hanning

واحدهای فرکانسی

Hz, orders, cpm

واحد های دامنه

in/sec, mm/sec, VdB (US), VdB* (Europe)

مشخصات حافظه

SD micro memory card, 2 GB internal + user accessible slot for additional storage

مشخصات عمومی

ابعاد

18.56 x 7.00 x 26.72 cm (7.30 x 2.76 x 10.52 in)

وزن به همراه باتری

1.9 kg (4.2 lb)

نمایشگر

¼ VGA, 320 × 240 Color (5.7 inch diagonal) TFT LCD with LED backlight

کانکتور های ورودی و خروجی

Triaxial sensor connection

4 pin M12 connector

Single axis sensor connection

BNC connector

Tachometer Connection

Mini DIN 6 pin connector

PC Connection

Mini ‘B’ USB (2.0) connector

باتری

Battery type

Lithium-ion, 14.8 V, 2.55 Ah

Battery charging time

Three hours

Battery discharge time

Eight hours (under normal conditions)

AC آداپتور

Input voltage

100 VAC to 240 VAC

Input frequency

50/60 Hz

سیستم عامل

WinCE 6.0 Core

زبان

English, French, German, Italian, Japanese, Portuguese, Simplified Chinese, Spanish

گارانتی

Three-years

مشخصات عمومی

دمای کارکرد

0°C to 50°C (32°F to 122°F)

دمای ذخیره سازی

-20°C to 60°C (-4°F to 140°F)

کارکرد رطوبت

10% to 95% RH (non-condensing)

 مصوبات  آژانس

CHINA RoHS, CSA, CE, C TICK, WEEE

سازکاری الکترومغناطیس

EN 61326-1:2006, EN 61010:1:2001 2nd ed.

مشخصات سنسور

نوع سنسور

Accelerometer

حساسیت

100 mV/g (±5%, 25°C)

دامنه شتاب

80 g peak

دامنه غیر خطی

1%

فرکانس پاسخگویی

Z

2 – 7,000 Hz ±3dB

X, Y

2 – 5,000 Hz ±3dB

نیروی مورد نیاز     (IEPE)

18 VDC to 30 VDC, 2 mA to 10 mA

ولتاژ خروجی پایه

12 VDC

زمینه سازی

Case grounded

طراحی عنصر سنجش

PZT ceramic / shear

مواد مورد استفاده

316L stainless steel

نصب

10-32 captive socket head screw, 2-pole rare earth magnet (48 lb pull strength)

خروجی کانکتور

4-Pin, M12

اتصال جفت گیری

M12 – F4D

حافظه غیر فرار

TEDS 1451.4 compatible

میزان لرزش

500 g peak

محدوده شوک

5000 g peak

حساسیت الکترومغناطیسی

100 μg/gauss

آب بندی

Hermetic

رنج دمایی

-50°C to 120°C (-58°F to 248°F) ±7%

 گارانتی

One-year

Tachometer Specifications

ابعاد

2.86 x 12.19 cm (1.125 x 4.80 in)

وزن

96 g (3.4 oz) with cable

تغذیه

Powered by 810 Vibration Tester

تشخیص

Laser Diode Class 2

رنج

6.0 to 99,999 rpm

دقت

6.0 to 5999.9 rpm

±0.01% and ±1 digit

5999.9 to 99999 rpm

±0.05% and ±1 digit

رزولوشن

0.1 rpm

برد موثر

1 cm to 100 cm (0.4 in to 39.27 in)

زمان پاسخ دهی

1 second (> 60 rpm)

کنترل

Measure on/off transparent button

رابط

6 Pin Mini DIN

طول کابل

50 cm (19.586 in)

گارانتی

One-year

لوازم جانبی تاکومتر

Reflective tape

1.5 x 52.5 cm (0.59 x 20.67 in)

Viewer PC نرم افزار

حداقل حافظه مورد نیاز

1 GB RAM

سیستم عامل مورد نیاز

Windows 7, 8.1, and 10
