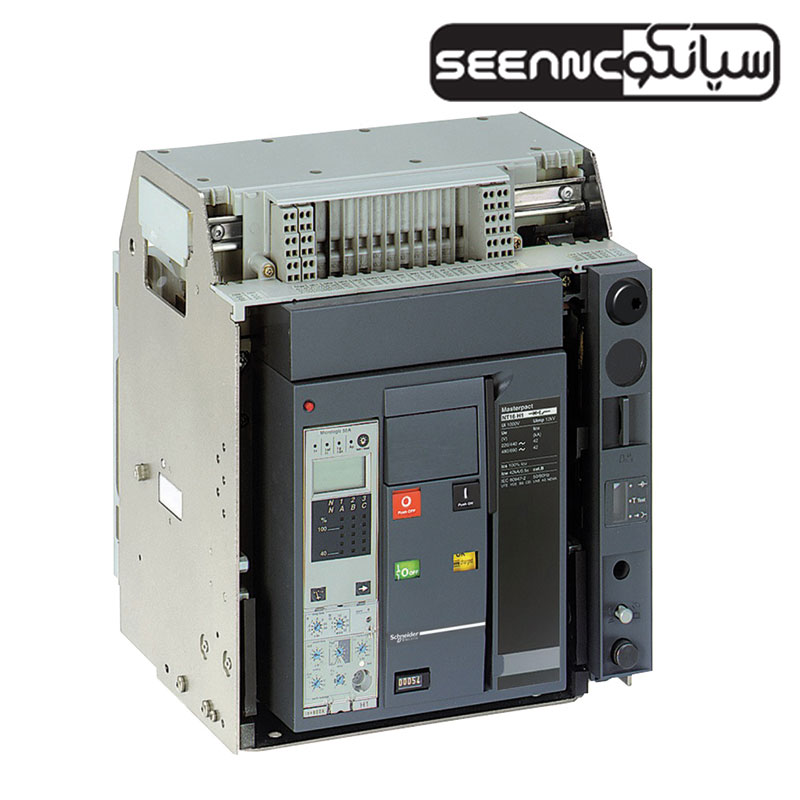

کلید هوایی نمایندگی اشنایدر الکتریک مدل Schneider NT10H13PML2EHH

کلید هوایی نمایندگی اشنایدر الکتریک مدل Schneider NT10H13PML2EHH

دسته: , ,

برند Schneider

قدرت 1000آمپر

نصب و راه اندازی آسان

قابلیت فرمان پذیری

تماس بگیرید
آیا قیمت مناسب‌تری سراغ دارید؟
بلیخیر
موجود در انبار
نقد و بررسی اجمالی

معرفی، خرید و قیمت کلید هوایی نمایندگی اشنایدر الکتریک مدل Schneider NT10H13PML2EHH

 کلید هوایی نمایندگی اشنایدر الکتریک مدل Schneider NT10H13PML2EHH با مشخصه فنی 1000 آمپر وظیفه  قطع و وصل  در لحظه اتصال کوتاه شبکه، نوسان بیش از حد ولتاژ ، نوسان بیش از حد فرکانس، افزایش دمای تجهیزات در اثر جریان عبوری بیش از حد از آن ها یا اضافه بار، از سنکرون درآمدن ژنراتور و به صورت کلی حفاظت شبکه را ذکر کرد. کلید های فشار قوی به نحوی درست شده اند که به طور اتومات از طریق رله یا به صورت دستی از اتاق فرمان و هم چنین در محل کلید ، در شرایط تحت ولتاژ و زیر بار و در زمان اتصال کوتاه که جریان عبوری از مدار ممکن است تا ۱۰ برابر جریان نامی در دژنکتور باشد، قادرند بدون آنکه آسیبی به آن برسد مدار را قطع نمایند. کلیدهای هوایی برای محافظت از یک مدار الکتریکی در مقابل خطرات ناشی از اضافه بار، اتصال کوتاه و اتصال به زمین، حفاظت موتوری و ژنراتوری طراحی شده‌است. برعکس فیوز که یک بار عمل کرده و پس از آن باید تعویض شود و می‌تواند به ‌طور خودکار یا دستی وارد مدار شود.



اشنایدر الکتریک مدل Schneider NT10H13PML2EHH



دانلود دیتاشیت و رابط کاربری محصول

کاربرد کلید های هوایی یا مدار شکن در برق

کلیدهای هوایی در سایزهای مختلف ساخته می‌شوند و می‌توانند از یک کلید کوچک مورد استفاده در یک منزل گرفته تا یک کلید بزرگ که برای محافظت مدارهای ولتاژ بالا مانند شبکه یک شهر ، طراحی و به کار بروند.



جدول مشخصات فنی کلید هوایی نمایندگی اشنایدر الکتریک مدل Schneider NT10H13PML2EHH

فرکانس

 50/60 Hz

نوع کنترل

 Push-button

مد نصب

 Drawout

[In] نرخ جریان

 1250 A در 40 °C

[Ui] ایزولاسیون ولتاژ

 1000 V AC 50/60 Hz بر اساس IEC 60947-2

[Uimp] ولتاژ ضربه

 12 kV براساس to IEC 60947-2

[Icm] جریان ظرفیت شورت کات

 88 kA 220/415 V AC at 50/60 Hz
88 kA 440 V AC at 50/60 Hz
88 kA 525 V AC at 50/60 Hz
88 kA 690 V AC at 50/60 Hz

[Ue] ولتاژ کاری

 690 V AC 50/60 Hz conforming to IEC 60947-2

مدار CT

 1250 A

جریان شکست

 42 kA Icu at 440 V AC 50/60 Hz براساس IEC 60947-2
42 kA Icu at 525 V AC 50/60 Hz براساس IEC 60947-2
42 kA Icu at 690 V AC 50/60 Hz براساس IEC 60947-2
42 kA Icu at 220…240 V AC 50/60 Hz براساس IEC 60947-2
42 kA Icu at 380…415 V AC 50/60 Hz براساس IEC 60947-2

[Ics] جریان ظرفیت شکست

 42 kA at 440 V AC 50/60 Hz براساس IEC 60947-2
42 kA at 220/415 V AC 50/60 Hz براساس IEC 60947-2
42 kA at 525 V AC 50/60 Hz براساس IEC 60947-2
42 kA at 690 V AC 50/60 Hz براساس  IEC 60947-2

نوع محافظت

 بدون حفاظت

دوره کاری مکانیکی

 12500سیکل کاری

دوره کاری الکتریکی

 3000 cycles 690 V AC 50/60 Hz without maintenance conforming to IEC 60947-2
6000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2
AC-23A: 3000 cycles 690 V AC 50/60 Hz without maintenance conforming to IEC 60947-2
AC-23A: 6000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2
AC-3: 6000 cycles 440 V AC 50/60 Hz without maintenance conforming to IEC 60947-2

[Icw] جریان شورت تایم

 24 kA 3 s conforming to IEC 60947-2
42 kA 0.5 s conforming to IEC 60947-2
42 kA 1 s conforming to IEC 60947-2

ماکزیمم زمان شکست

 25 ms

ماکزیمم پاسخ زمان

 50 ms

ارتفاع

 322 mm

عرض

 358 mm

عمق

 276.5 mm
