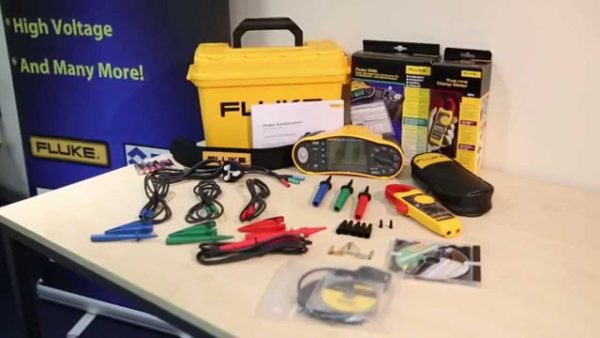

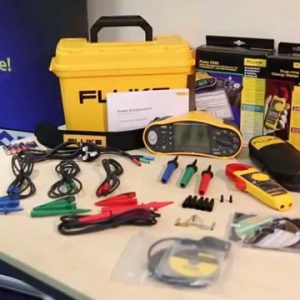

معرفی و خرید تستر عایق مولتی فانکشن میگر Fluke 1653B
تستر عایق میگر Fluke 1653B به عنوان تستر عایق چند منظوره و میگر جهت بررسی ایمنی اتصالات الکتریکی نصب شده در محیط های اداری و صنعتی، تجاری و خانگی به کار می رود. با کمک این تستر می توان از ایمنی سیم کشی ها و عایق بندی تجهیزات در محل مورد نظر و مطابقت سیم کشی با الزامات IEC 60364، HD 384 و سایر الزامات ایمنی محلی اطمینان حاصل کرد. تست سریع جریان لوپ و اندازه گیری ولتاژ های بین LN ، L-PE و N-PE از ویژگی های این تستر عایق ولتاژ می باشد حافظه داخلی دستگاه جهت ثبت مقادیر اندازه گیری شده و تست های RCD دیگر ویژگی های Fluke 1653B می باشد
این میگر ساخت کمپانی فلوک امریکاست که شرکت فنی و مهندسی سیانکو این میگر را با یک سال گارانتی و سه سال خدمات پس از فروش ارائه می کند.
قابلیت انجام دو اندازه گیری به صورت همزمان و دارای صفحه نمایش دوگانه
اندازه گیری و نمایش امپدانس حلقه و PEFC/PSC به صورت موازی که موجب صرفه جویی در زمان اندازه گیری می شود (در مقایسه با سایر دستگاه های تستر زمان اندازه گیری را بیش از 50 درصد کاهش می دهد).
تست جریان حلقه جریان های بالا
قابلیت تست جریان RCD متغیر جهت تنظیمات سفارشی
قابلیت اندازه گیری ولتاژ بین LN ، L-PE و N-PE
نشانگر های PASS / FAIL برای تست های RCD
مجهز به حافظه برای ذخیره سازی داده ها
جدول مشخصات تستر مولتی فانکشن-میگر فلوک آمریکا Fluke 1653B
جدول مشخصات فنی تستر عایق میگر Fluke 1653B
ولتاژ اندازه گیری AC
محدوده اندازه گیری:
500 V
رزولوشن:
0.1 V
دقت (50 – 60 Hz)
± (0.8% + 3 digits)
امپدانس ورودی
3.3 MΩ
محافظت اضافه بار
660 Vrms
تست اتصال کوتاه
محدوده اندازه گیری (autoranging):
20 Ω, 200 Ω, 2000 Ω
رزولوشن:
0.01 Ω, 0.1 Ω, 1 Ω
تست جریان:
> 200 mA
ولتاژ مدار باز:
> 4 V
دقت:
± (1.5%+3 digits)
مقاومت عایق قابل اندازه گیری
تست ولتاژ:
250 – 500 – 1000 V
تست ولتاژ:
50 V
تست جریان:
1 mA @ 50 kΩ
محدوده عایق:
10 kΩ – 50 мΩ
رزولوشن:
0.01 мΩ
دقت:
± (3% + 3 digits)
تست ولتاژ:
100 V
تست جریان:
1 mA @ 100 kΩ
محدوده و رزولوشن:
20 MΩ/0.01 MΩ
محدوده و رزولوشن:
100 MΩ/0.1 MΩ
دقت:
± (3% + 3 digits)
تست ولتاژ:
250 V
جریان:
1 mA @ 250 kΩ
محدوده و وضوح اندازه گیری:
20 MΩ/0.01 MΩ
محدوده و رزولوشن:
200 MΩ/0.1 MΩ
دقت:
± (1.5% + 3 digits)
تست ولتاژ:
500 V
تست جریان:
1 mA @ 500 kΩ
محدوده:
20 MΩ/0.01 MΩ
محدوده:
200 MΩ/0.1 MΩ
دقت:
± (1.5% + 3 digits)
محدوده و رزولوشن:
500 MΩ/1 MΩ
دقت:
10%
تست ولتاژ:
1000 V
تست جریان:
1 mA @ 1 MΩ
محدوده و وضوح اندازه گیری:
20 MΩ/0.01 MΩ
محدوده و وضوح:
200 MΩ/0.1 MΩ
دقت:
± (1.5% + 3 digits)
محدوده اندازه گیری:
500 MΩ/1 MΩ
دقت:
10%
دشارژ خودکار:
Discharge time constant, 0.5 second for
C = 1 µF or less
جریان زنده سنجش:
Inhibits test if terminal voltage > 30 V prior to initiation of test
ماکزیمم ذخیره سازی لود:
Operable with the 5 µF load
امپدانس لوپ
محدوده اندازه گیری:
100 – 500 VAC (50/60 Hz)
ورودی:
Soft Key selection
امپدانس لوپ:
Phase to earth
امپدانس خط:
Phase to neutral
محدوده تست:
Automatic thermal shutdown after 50 consecutive tests at 10 second intervals (typical)
ماکزیمم تست و جریان بالا:
ماکزیمم تست جریان
@ 400 V
20 A sinusoidal for 10 ms
ماکزیمم تست جریان
@ 230 V
12 A sinusoidal for 10 ms
محدوده و رزولوشن:
20 Ω/0.01 Ω
محدوده و رزولوشن:
200 Ω/0.1 Ω
محدوده اندازه گیری و رزولوشن:
2000 Ω/1 Ω
دقت (no Trip mode):
± (3% + 6 digits)
دقت (Hi Current mode):
± (2% + 4 digits)
تست PFC, PSC
محاسبات:
PFC or PSC determined by dividing measured mains voltage by measured loop (L-PE) resistance or line (L-N) resistance
محدوده اندازه گیری:
0 – 25 kA
رزولوشن (Ik < 1000 A):
1 A
رزولوشن
0.1 kA
دقت:
Determined by accuracy of loop resistance and mains voltage measurements.
تست RCD
G
General, no delay
S
Time delay
A
Responds to pulsed signal
AC
Responds to AC
تست مقطع زمانی (ΔT)
دقت زمان تریپ
±(1% Reading + 1 digit)
ضریب:
x ½
تنظیمات جریان:
10, 30, 100, 300, 500, 1000 mA
دقت جریان:
+0% – 10%
RCD نوع:
G
محدوده اندازه گیری:
310 ms (Europe), 2000 ms (UK)
RCD نوع:
S
محدوده اندازه گیری:
510 ms (Europe), 2000 ms (UK)
x 1
ضریب تنظیمات جریان:
10, 30, 100, 300, 500, 1000 mA
دقت جریان:
+10% – 0%
RCD نوع:
G
محدوده اندازه گیری:
310 ms
RCD نوع:
S
محدوده اندازه گیری:
510 ms
ضریب:
x 5
تنظیمات جریان:
10, 30 mA
دقت جریان:
±10%
RCD نوع:
G
محدوده اندازه گیری:
50 ms
RCD نوع:
S
محدوده اندازه گیری:
160 ms
مقاطع جریان (ramp)
محدوده اندازه گیری جریان:
50% – 110% of RCD’s rated current
سایز پله:
10% of IΔN
زمان توقف (Type G):
300 ms / step
زمان توقف (Type S):
500 ms / step
دقت جریان قابل اندازه گیری تریپ:
±5%
تست مقاومت زمین (RE) – Fluke 1653B + 1654B
رزولوشن و محدوده اندازه گیری:
200 Ω/0.1 Ω
دقت:
±(2% + 5 digits)
محدوده اندازه گیری:
2000 Ω/1 Ω
دقت:
±(3.5% + 10 digits)
فرکانس:
128 Hz
انطباق ولتاژ:
+25 V
توالی فاز
آیکون:
Icon Phase Sequence indicator is active
نمایش تولای فاز:
Displays ‘1-2-3’ in digital display field for correct sequence.
Displays ‘3-2-1’ for incorrect phase.
Dashes in place of a number indicate a valid determination could not be made.
