اندازه گیری فشار

فشار را به کمک دستگاه های فشار سنج اندازه گیری می کنند معمولا فشار سنج ها  بر حسب مکانیزم  و یا کارشناسان  ابداع کننده خود نام گذاری شده اند. برای اندازه گیری فشار با توجه به نوع سیال مورد نظر که قصد اندازه گیری فشار آن را داریم، سایر موارد نظیر دامنه و میزان فشار و شرایط محیطی محل  نیز می‌ بایست در نظر گرفته شود تا نوع فشارسنج مناسب انتخاب شود. فشارسنج‌ ها با توجه به مکانیزم عملکرد و نوع ساختارشان به سه گروه کلی تقسیم می‌شوند: مانومترها، فشارسنج های ارتجاعی، فشارسنج‌ها الکتریکی

مانومترها شامل چهار دسته کلی زیر هستند:

مانومتر مخزنی Barometer
مانومتر ساده Piezometer
مانومتر U شکل U Tube Manometer
مانومتر مورب Inclined Manometer

فشارسنج‌های ارتجاعی نیز به چهار دسته کلی تقسیم می شوند:

فشارسنجهای دیافراگمی Diaphragm pressure gauges
فشارسنج‌های کپسولی Capsule pressure gauge
بلوزها Bellows Tube

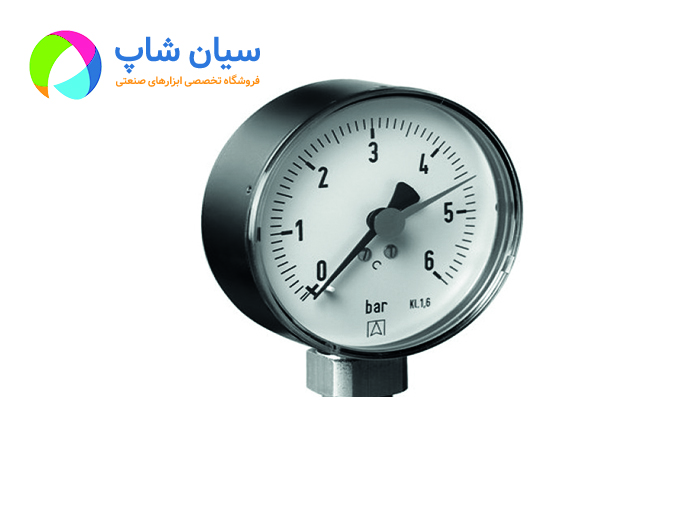

بوردون تیوب ها Bourdon Tube

فشارسنج‌های الکتریکی نیزدارای دو ساختار کلی

استرین گیج ها GagesStrain
فشارسنج‌های پیزوالکتریک  piezoelectric

هستند.

امروزه با پیشرفت تکنولوژی فشار سنج های الکتریکی و دیجیتال از فروانی زیادی برخوردارند پس در انتخاب این تجهیزات بایستی مواردی را مدنظر قرار داد!!!

موارد مهم در انتخاب یک فشار سنج دیجیتال

• محدوده اندازه گیری (کمترین و بیشترین فشار قابل اندازه گیری)
• دقت اندازه گیری
• امکان تبدیل واحدهای مختلف فشار barpsiKg/cm2mm/Hg, inch/Hg, meter/H2O, inch/H20, Atmosphere
• قابلیت اتصال به کامپیوتر
• کالیبره کردن خودکار
• قابلیت ذخیره سازی فشار حداقل، حداکثر و متوسط
• زمان پاسخ دهی
• اندازه صفحه نمایش و رزولوشن آن

فشارسنج طراحی شده برای اندازه گیری فشارهای کمتر از اتمسفر را گیج های فشار و فشارسنج های طراحی شده برای اندازه گیری فشارهای کمتر از اتمسفر را فشار سنج خلاء می نامند. غالبا برای اندازه گیری فشارهای بالاتر و پایین تر از اتمسفر، یک فشار سنج واحد طراحی می کنند که آن را فشارسنج ترکیبی می نامند.

کامبیز فتح آبادی
