تست به روش مایعات نافذ توسط اسپری های PT

تست به روش مایعات نافذ توسط اسپری های PT

روش مایعات نافذ توسط اسپریهای PT برای عیب یابی عیوبی که به سطح قطعه رسیده باشند کاربرد فراوان دارد.اصول این آزمون عبارتست از نفوذ یک مایع به درون عیوب سطحی در اثر جاذبه موئینگی و مشاهده ترکها با چشم غیر مسلح پس از انجام عملیات ظهور بر روی مایع نافذ.
به منظور مشخص شدن کامل ترک ها ، مایع نافذ با یک مایع رنگی رنگ آمیزی شده است و یا از ماده فلورسنت استفاده میشود.
روش مایعات نافذ (PT)برای بازرسی قطعات بزرگ و کوچک با اشکال هندسب ساده و پیچیده ، کنترل کیفیت قطعات تولید از روش ریختگی فلزات، آلیاژهای آهنی و غیر آهنی ، سرامیک ها، ظروف شیشه ای ،برخی قطعات پلیمری و …به منظور مشخص شدن کامل ترک هاکاربرد دارد.

روش آزمون با اسپری مایعات نافذ یا اسپری( PT(CLEANER,DEVELOPER,PENETRANT

مرحله اول ) آماده سازی سطح:

قبل از استفاده از اسپری PT جهت تست به روش مایعات نافذ، سطح مورد آزمایش باید کاملا تمیز شده باشد و خشک گردد. سطح مورد نظر جهت انجام تست PT باید عاری از هر گونه چربی، آب، روغن و دیگر مواد آلوده کننده باشد.
در صورت تمیز نکردن سطح به نحو مطلوب، ممکن است برخی از عیوب به خاطر عدم نفوذ کامل مایع در آنها در اثر بسته بودنشان، و همچنین نزدیکی سطوح کثیف به دهانه عیب و جذب مایع نافذ به وسیله آلودگیها، قابل تشخیص نباشد.
روشهای آماده سازی سطح جهت انجام نست پی تی جهت زدایش پوسته های اکسیدی نازک،گدازه های جوشکاری چسبیده به سطح و آلودگیهای سطحی عبارتند از :
1- برس زنی
2- شن پاشی خشک و یا تر
3- تمیز کاری سایشی در استوانه های دوار
روشهای تمیز کاری فراصوتی یا آلتراسونیک قبل از انجام تست PT نیز هنگامی که تعداد زیادی قطعات کوچک وجود دارد روش مناسبی است.
روش مناسب جهت پاکسازی سطوح از چربی و روغن استفاده از حلال ها ، آب تحت فشار و بخار میباشد.
همچنین میتوان از روشهای تمیز کاری شیمیایی نیز بهره گرفت. محلولهای قلیایی برای زدودن روغن ها، چربی ها و لایه های سطحی کربن مناسب و برای تمیز کاری سطح از پوسته های ضخیم اکسیدها از محلول های اسیدی قوی استفاده میشود.

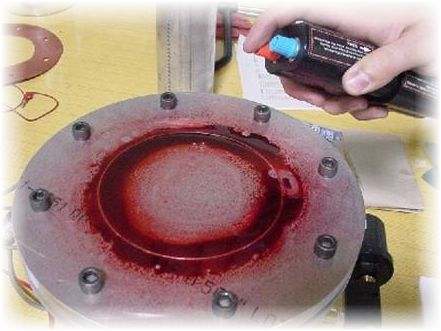

مرحله دوم) اسپری کردن مایع نافذ MAGNAFLUX-PENETRANT:

پس از تمیزکردن سطح، مایع نافذ باید به نحوی بر روی آن اسپری شود که سطح از غشایی پیوسته از PENETRANT پوشیده گردد. مایع باید به مدت کافی برای نفوذ در عیب های سطحی ، در روی قطعه بماند.
هنگام که بازرسی تعداد زیادی قطعه کوچک مورد نظر باشد، غوطه ور کردن قطعات در مخزن حاوی مایع نافذMAGNAFLUX- PENETRANT مناسب ترین روش است. در حلال غوطه ور کردن قطعه باید دقت کافی در جهت جلوگیری از تشکیل تله هوا مبذول گردد و تمام سطح قطعه باید کاملا تر شود. یاید مطمئن شویم که مایع نفوذ کننده ازتمام فرورفتگی ها و مجاری قطعه گذشته و خارج شده است. برای قطعات بزرگ تر معمولا مایع نافذ را به صورت سیلاب بر روی قطعه اسپری میکنند. باید دقت شود که در تمام مدت نفوذ کردن مایع سطح نمونه تر باشد.
زمانیکه بازرسی قطعات منفرد مورد نظر است معمولا PENETRANT به وسیله یک برس و یا با پاشیدن با افشاننده ای بادی بر روی سطح اسپری میشود. در این روش نیز باید از خشک شدن سطح قطعه در هنگام نفوذ مایع نافذ جلوگیری شود.
مدت تماس مایع نافذ با سطح بسیار مهم میباشد. مایع نافذ Penetrant در چند ثانیه به عیوب و حفره های بزرگ نفوذ خواهد کرد، ولی پر شدن منافذ و عیب ها و ترک های نازک حتی تا 30 دقیقه هم ممکن است بطول انجامد. زمان نفوذ عملا بستگی به ماهیت و اندازه عیب ها دارد و بین 20 ثانیه تا 30 دقیقه تغییر میکند.

مرحله سوم) پاک کردن مایع اضافی از روی سطح:

پس از نفوذ مایع در عیوب سطحی، قطعه باید از مایع اضافی پاک شود. برخی از مایعات نافذ را میتوان با آب شست(WATER WASHABLE)، ولی برخی از آنها را باید با بکارگیری حلال های خاص زودود.
مرحله چهارم) اسپری کردن ماده ظهور MAGNAFLUX-DEVELOPER- Developer یا مایع ظاهر کننده معمولا از پودر سفید که در یک مایع فرار درآمده است تشکیل شده. پس از اسپری کردن آن بر روی سطح یک لایه نازک از Developer بر روی سطح تشکیل میشود. مایع نافذ Penetrant که درون منافذ نفوذ کرده است به آهستگی به منافذ درون DEVELOPER کشیده شده و در آن پخش میشود. پخش شدن نافذ در ماده ظهور ، مرز عیوب سطحی را به روشنی و به اندازه بزرگتر از اندازه واقعی آنها نشان میدهد.
در صورت استفاده از نافذ کننده Developer نامناسب، عیوب مرزی قابل رویت نخواهند بود. از این رو است که باید ظاهر کننده Developer و نافذ Penentrant دارای سازگای استفاده شود.

ویژگیهای مایع نافذ یاPenetrant

یک اسپری مایع نافذ ایده ال باید شرایط ذیل را داشته باشد:

قوام : اسپری مایع نافذ یا اسپری PTباید قابلیت نمایان کنندگی ترکها را به خوبی دارا باشد و بتواند لایه های پیوسته در روی سطح ایجاد نماید. همچنین باید قادر باشد در مدت معینی به درون منافذ و عیب های سطحی کشیده شود.
سیالیت یا ویسکوزیته: اسپری مایع نافذ باید قابلیت جاری شدن از مجاری درون قطعه را دارا باشد و در همین حال مقدار بسیار ناچیزی از آن از درون عیوب بیرون کشیده شود.
قابلیت حل کنندگی: در صورت لزوم باید اسپری PT بتواند با انحلال موادآلاینده ، از میان آنها راه را باز کرده و عیوب را پر نماید.
پایداری : اسپری PT مایع نافذ باید در دامنه وسیعی از دما و رطوبت پایدار بوده ، تشکیل کف ندهد و به علاوه مواد فرار آن در زمان انبار شدن در مخازن نگهداری نباید از بین برود.
قابلیت شستشو: مایع نافذ باید به سادگی از سطح قطعه ششته شده و در عین حال، مقداری از آن که به درون عیوب وارد شده است نباید تحت تاثیر قرار گیرد.
قابلیت خشک شوندگی: مایع نافذ باید در مقابل خشک شدن و بیرون کشیده شدن کامل از عیوب ، در حلال خشک کردن قطعه با هوای گرم و پس از شستشوی سطح،مقاوم باشد. در حالت ایده آل ، گرما باید برگشت مایع به سطح قطعه را تسهیل کرده و بنابراین به نمایان شده عیوب کمک کند.

انواع اسپری مایع نافذ یا Penetrant

* سیستم قابل شستشو با آب
* سیستم همراه با امولسیون سازی.
* سیستم قابل شتسشو با حلال

مزایای تست با اسپری MAGNAFLUX-PT

1 -این روش برای مواد فلزی و غیر فلزی قابل استفاده میباشد. به طور کلی تمام مواد غیر متخلخل با این روش قابل بازرسی است.
2- روش PT (تست مایعات نافذ) برای اتصالات جوشکاری شده و یا لحیم کاری شده فلزات غیر مشابه بر خلاف سایر روشهای NDT به خوبی کاربرد دارد.
3- مواد مورد استفاده دراین فرایند ساده و قابل حمل میباشند و انجام تست در هر محلی امکانپذیر است.
4- یک روش ارزان قیمت است

محدودیتهای روش PT عبارتند از:

1- این روش فقط قادر به نمایان ساختن ناپیوستگی ها ، عیب ها و ترک های سطحی است .
2- تاخیر زمانی قابل توجهی از زمان تمیزکاری اولیه تا رسیدن به نتایج تست وجود دارد.
3- در روش PT شرایط سطحی قطعه کار تاثیر زیادی بر دقت تست خواهد داشت.
بنابر این در این روش حجم عملیات تمیزکاری زیاد میباشد.
