راهنمای کاربر استفاده از پاورمتر دیجیتال مستک مدل MASTECH MS2205

mastech-ms2205

راهنمای کاربر استفاده از پاورمتر دیجیتال مستک مدل MASTECH MS2205

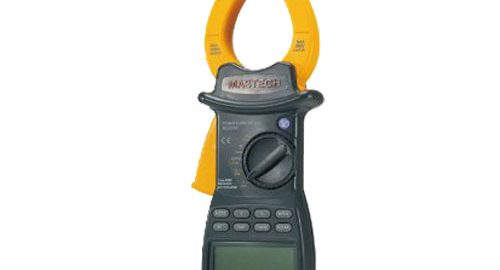

در ابتدا به معرفی نقاط مختلف دستگاه پاورمتر کلمپی مستک MS2205 میپردازیم که شما قادر هستید آنها را در تصاویر زیر مشاهده نمایید :

راهنمای کاربر استفاده از پاورمتر دیجیتال مستک مدل MASTECH MS2205 SEEANSHOP SEEANCO سیان شاپ سیانکو

در تصویر پایین شما قادر خواهید بود مفهوم گزینه های مختلف نمایش داده شده بر روی صفحه نمایش دستگاه را ملاحضه کرده و معانی آنرا بخوانید :

راهنمای کاربر استفاده از پاورمتر دیجیتال مستک مدل MASTECH MS2205 SEEANSHOP SEEANCO سیان شاپ سیانکو

راهنمای کاربر استفاده از پاورمتر دیجیتال مستک مدل MASTECH MS2205 SEEANSHOP SEEANCO سیان شاپ سیانکو

کاربری دستگاه :
اندازه گیری ولتاژ AC : دو پراب را به پورت های V1و COM/V2 متصل نمایید و سر دیگر پراب ها را دو سر وسیله مورد نظر قرار دهیم و دکمه V را فشار دهید .

راهنمای کاربر استفاده از پاورمتر دیجیتال مستک مدل MASTECH MS2205 SEEANSHOP SEEANCO سیان شاپ سیانکو
را

اندازه گیری جریان AC

کابل مورد نظر را داخل کلمپ دستگاه قرار داده و دکمه I را برای نمایش جریان فشار دهید.
نکته: در حالت تست فرکانس
FIXED/AUTO
FIXED : هنگام نمایش هارمونیک ها اگر نوسان وجود داشت این دکمه مقادیر را ثابت نگه می دارد.
AUTO : محاسبات FFT برای بازه فرکانس بین 45 تا 65 هرتز صورت میگیرد.( FFT محاسبه اعوجاج هارمونیک ها به تفکیک زوج و فرد )

راهنمای کاربر استفاده از پاورمتر دیجیتال مستک مدل MASTECH MS2205 SEEANSHOP SEEANCO سیان شاپ سیانکو

تست مدارهای تکفاز

پاورمیتر را همانند شکل در مدار قرار دهید. سوئیچ را روی حالت KW قرار دهید. حال اندازه گیری صورت می گیرد
دکمه ها :
Mode نمایش توان راکتیو
WATT : نمایش توان ظاهری و کسینوس فی توان منفی در بارهایی که خواص خازنی دارند قابل اندازه گیری می باشد. ماکزیمم توان قابل اندازه گیری 600کیلووات می باشد. از این توان بالاتر نماد OLروی دستگاه نمایان می گردد.
اندازه گیری
SINØ,COSØ و اختلاف فاز
– سوئیچ را روی حالت
Ø 1Phase قرار دهید.
– دکمه WATT را برای مشاهده مقادیر مورد نظر میتوانید فشار دهید.
– دکمه
I برای نمایش جریان، جریان پیک و فرکانس میباشد.
– دکمه
U برای نمایش ولتاژ، ولتاژ پیک و فرکانس است.

راهنمای کاربر استفاده از پاورمتر دیجیتال مستک مدل MASTECH MS2205 SEEANSHOP SEEANCO سیان شاپ سیانکو

تست مدارهای سه فاز

– دستگاه را همانند شکل به مدار متصل نمایید.
– دقت نمایید نحوه اتصال در مدارهای سه فاز متعادل(بدون نول) و سه فاز چهارخط (بهمراه نول) متفاوت می باشد.
– سوئیچ را روی
KW/Ø قرار دهید.
– در این وضعیت دستگاه توان، جریان، ولتاژ و عدم وجود فاز را نمایش می دهد.
– با فشردن دکمه:
MODE مقدار توان راکتیو (پسیو)
WATT توان اکتیو، توان ظاهری، کسینوس فی، اختلاف فاز
I مقدار جریان، جریان ،Peak فرکانس
U مقدار ولتاژ، ولتاژ ، Peak فرکانس نمایان می گردد.

راهنمای کاربر استفاده از پاورمتر دیجیتال مستک مدل MASTECH MS2205 SEEANSHOP SEEANCO سیان شاپ سیانکو

اتصال به کامپیوتر RS232C :
CD مخصوص نصب برنامه را داخل کامپیوتر نصب نمایید.
دکمه
RS232 روی دستگاه را فشار دهید تا اطلاعات در دستگاه نمایش داده شود.
در صورت فشردن کلید
HOLD سپس کلید READ و سپس کلید RS232 اطلاعات ذخیره شده در دستگاه بر روی کامپیوتر آپلود می گردد .

راهنمای کاربر استفاده از پاورمتر دیجیتال مستک مدل MASTECH MS2205 SEEANSHOP SEEANCO سیان شاپ سیانکو (8)



با تشکر از شما هموطنان گرامی ، امیدواریم مطالب بالا برای شما مفید واقع شده باشد.
برای مشاهده دستگاه پاورمتر مستک مدل MS2205 میتوانید اینجا را کلیک کنید.
