 دماسنج لیزری

دماسنج  یا ترمومتر thermometer ابزاری جهت اندازه گیری دماست ترمومتر های لیزری  نوع پیشرفته ای از دماسنج ها هستند که به وسیله سنسور های خاص و ساختار دیجیتال خود دما را به صورت مکانیزه تر و دقیق تر نمایش می دهند ترمومترها عمدتا از دو بخش اساسی تشکیل می شود اولین بخش آن را می توان سنسور دما نامید که در مدل های معمولی یعنی دماسنج جیوه ای حبابی حاوی جیوه این نقش را ایفا می کند و در ترمومتر دیجیتال لیزری که دماسنج مادون قرمز نیز نامیده می شود یک سنسور دیجیتال. دومین بخش اساسی یک ترمومتر درجه بندی و کالیبراسیون آن است درجه بندی و کالیبراسیون به معنای نمایش و انتقال داده اندازه گیری شده با صحت تمام به کاربر است که در ترمومتر جیوه ای تخته درجه بندی شده و در ترمومتر لیزری صفحه نمایش این وظیفه را بر عهده دارد.

انواع دماسنج:

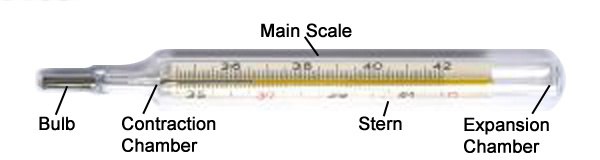

  • ترمومترجیوه ای ( Thermometer)
اين دماسنج از يك لوله بسيار باريك شيشه ای مسدود كه در انتهای آن محفظه اي (مخزنی) تعبيه و از جيوه يا الكل پر شده است. تشکیل شده است در داخل لوله  دماسنج جیوه ای خلاء كامل وجود دارد. گرم و سرد شدن مخزن باعث گرم و سردشدن مايع درون مخزن شده و  در نهایت باعث بالا و پايين رفتن مايع در داخل مخزن شيشه ای می شود، با مشاهده سطح مايع در داخل لوله دماسنج و قرائت عددی كه روی بدنه شيشه نوشته شده است دمای هوا در آن لحظه مشخص می شود.
اغلب نياز است علاوه بر دماي معمولي هوا حداكثر دمايي كه در طول يك دوره معين مثلاً يك شبانه روز اتفاق افتاده است نيز اندازه گيري و تثبيت شود به اين منظور از دماسنج حداكثر استفاده مي كنند.

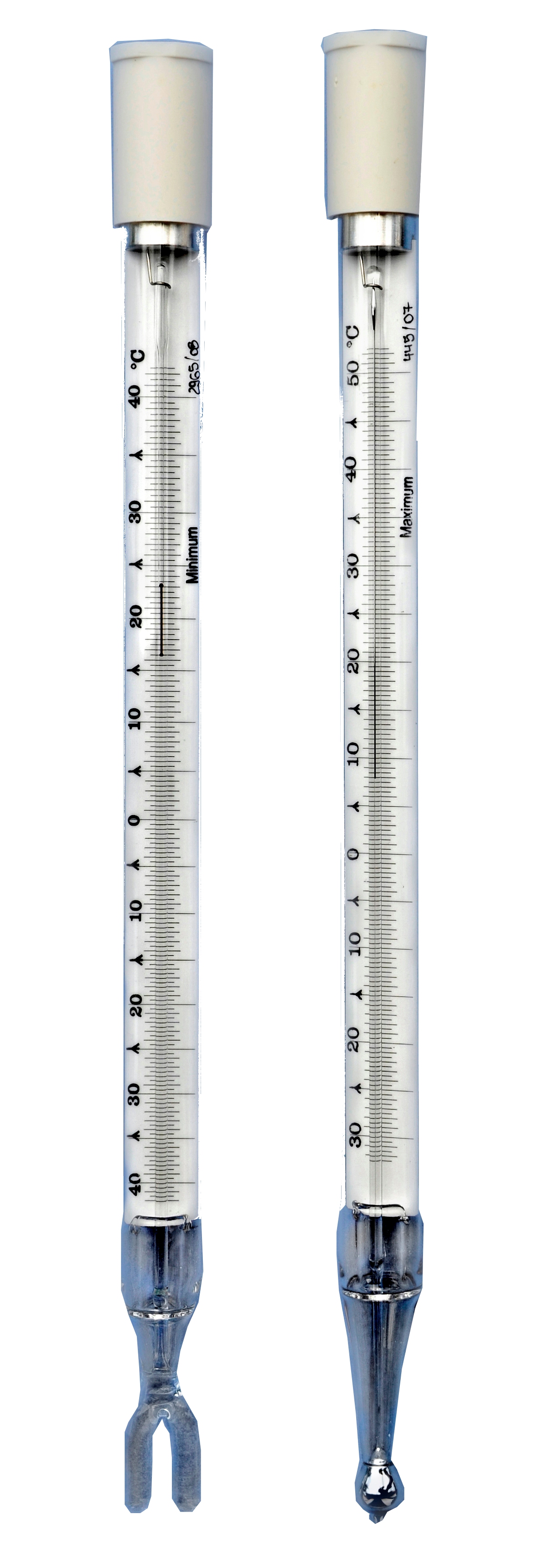

  • دماسنج حداقل (Minimum Thermometer)
دماسنج های حداقل براي تثبيت پايين ترين دماي اتفاق افتاده در يك دوره معين به كار مي رود دماسنج هاي حداقل مشابه دماسنج هاي معمولي است با اين تفاوت كه مايع داخل مخزن اين نوع دماسنج به جاي جيوه از مايعات رقيق تر مانند الكل استفاده مي شود.

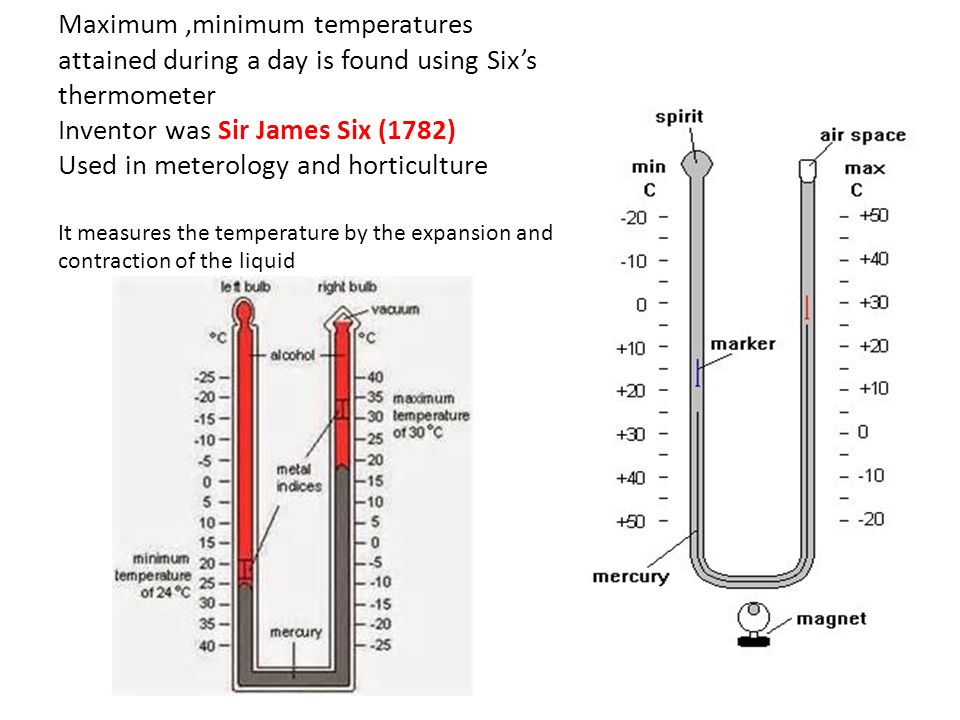

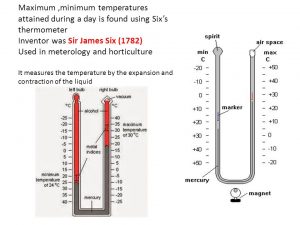

  • دماسنج حداقل – حداكثر (Min-Max Thermometer)
اين ترمومتر تركيبی  که معروف به دماسنج سیکس است توسط دانشمند ایتالیایی James Six ساخته شد و از دو دماسنج حداقل و حداكثر می باشد، اين دماسنج از يك لوله شيشه ای U شكل ساخته شده است كه دو انتهای آن مسدود مي باشد.

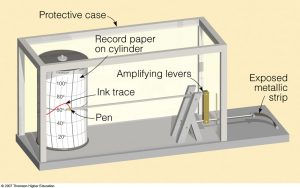

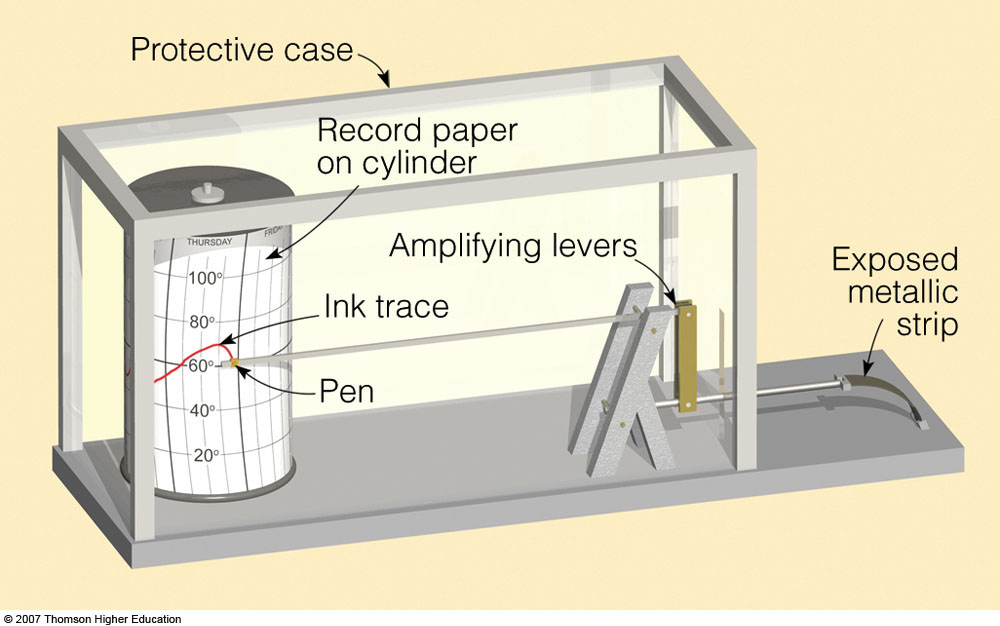

  • دمانگار (Thermograph)

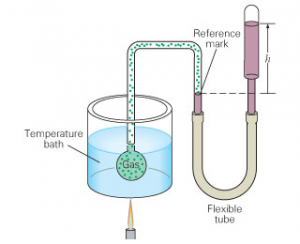

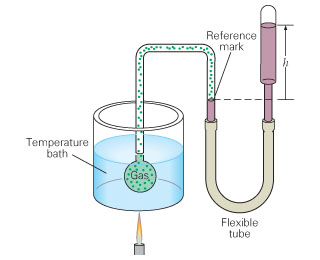

  • دما سنج گازی

دماسنج دیجیتال و الکتریکی

این نوع دماسنج ها  بر اساس خواص الکتریکی کار می کنند که  کاربرد فراوانی در صنایع مختلف دارند و قادرند از دماهای پایین تا دماهای بسیار بالا را اندازه گیری نمایند. این ترمومتر ها  عمدتا در انواع مقاومت الکتریکی  و  ترموکوپل ساخته می شوند.

– دماسنج  مقاومت الکتریکی

دماسنج مقاومت الکتریکی به صورت یک سیم بلند و ظریف است، معمولا آن را به دور یک قاب نازک می‌پیچند تا از فشار ناشی از تغییر طول سیم که در اثر انقباض آن در موقع سرد شدن پیش می‌آید، جلوگیری کند. این دماسنج را می‌توان بر روی سطح جسمی که منظور اندازه گیری دمای آن است سوار کرد یا در حفرهای که برای این منظور ایجاد شده است، قرار داد.

                                        ترمومتر مقاومتی پلاتینی

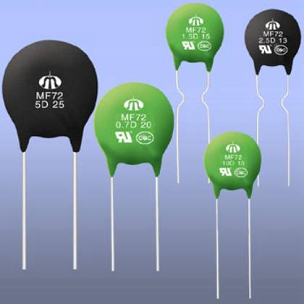

– دماسنج ترمیستور

ترمیستور یک وسیله نیمه رساناست که برخلاف فلزات ، دارای ضریب دمای مقاومت منفی است . بعلاوه مقاومت آن بصورت نمایی با دما تغییر می کند.

                                       thermistors ترمومتر

– دماسنج ترموکوپل

ترمومتر ترموکوپلی  یا در اصطلاحی دیگر  ترمومتر جفت حرارتی دماسنجی است كه بر اساس  پديده ترموالکتريک ساخته شده است. براساس اين پديده، اگر دو سر دو  رشته سيم هادی نازک غير هم گون (به عنوان مثال مس و آهن) را به يکديگر متصل كنيم و دو  سر انتهايی سیم ها را به يك ميلی آمپر متر متصل کنیم، با گرم كردن نقطه مشترک  اتصال دو سيم، در مدار جريان الکتريکی کوچک و  اختلاف پتانسیل به وجود مي آيد كه مقدار این جریان به جز  مقاومت مدار و جنس سيم ها به دمای اعمالی به محل اتصال مشترک آن دو نیز وابسته است.

                                        ترمومتر

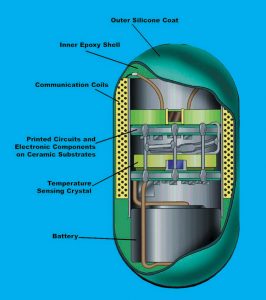

– دماسنج کریستال کوارتز quartz thermometer

استفاده از سنسور های  کریستال کوارتز  روشی نوین و  بسیار دقیق برای اندازه گیری دما بر مبنای  نسبت تغییر فرکانس تشدید کریستال کوارتز به تغییر دما می باشد.  این سنسور ها  از یک برش کریستال کوارتس تشکیل شده اند که هرگاه  از زاویه ای  مناسب این کریستال برش زده شود، رابطه ای خطی بین فرکانس تشدید و دما برقرار می شود.  این رابطه کاملا خطی به عنوان مقیاس مناسب و دقیقی برای اندازه گیری دما  استفاده می شود.

                                         ترمومتر

ترمومتر لیزری مادون قرمز چیست

تمامی اشیاء  تابش  مادون قرمز یا حرارتی دارند. ترمومتر لیزری در اساس تابش مادون قرمز شی را مانند دوربین ها توسط لنز یا آینه داخلی خود جذب می کنند سپس بارگذراندن این موج مادون قرمز از یک فیلتر این اشعه را بر روی آشکار ساز  که می تواند دماسنجی حساس و یا سنسور الکترونیکی باشد متمرکز کرده ودر خروجی این تابش را به عنوان درجه حرارت نشان می دهد. با بهره گیری از این روش می توان به صورت غیر تماسی و راه دور دمای اجسام را اندازه گیری کرد. این خاصیت سبب شده است تا  دماسنج های لیزری به ترمومتر غیر تماسی معروف شوند. در ترمومتر لیزری تابش های جمع آوری شده بر اساس قانون تابش پلانک تحلیل می شوند.

                                           ترمومتر غیر تماسی

همان طور که در ابتدا گفته شد تمامی اجسام دارای تابش حرارتی هستند که این تابش عمدتا در محدوده مادون قرمز است اما با بالا رفتن دما تا 700 درجه سانتی گراد تغییر رنگ از نارنجی به زرد و در نهایت گرمای سفید درخشان ظاهر می شود. استفاده از ترمومتر لیزری و تکنولوژی ساخت آن اندازه گیری دما تا 50- و حتی پایین تر را ممکن می سازد. از معایب این روش وابستگی اشعه های گسیل شده از جسم با خواص سطحی و میزان اشباع شدگی جسم است.

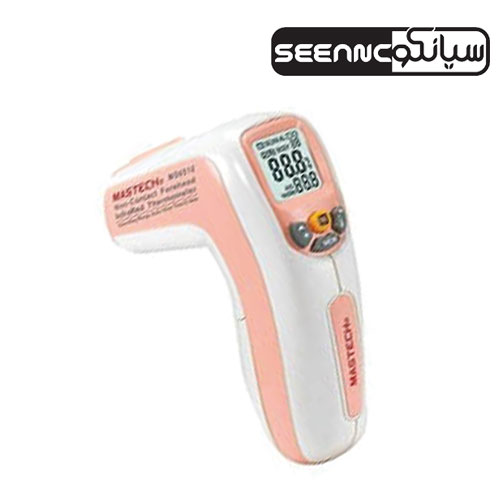

                     ترمومتر لیزری پزشکیترمومتر لیزری

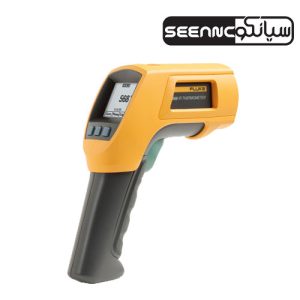

ترمومتر مادون قرمز  لیزری

ترمومتر لیزری در اصل همان ترمومتر مادون قرمز است که دارای یک نشانگر لیزری برای کمک در نشانه گیری لنز دستگاه به سمت منبع حرارت است از این رو ترمومتر لیزری گاها به عنوان ترمومتر تفنگی نیز خوانده می شود. ترمومتر لیزری به دلیل غیرتماسی بودن ممکن است چند متری از هدف تحت آزمایش فاصله داشته باشدبه همین دلیل بایستی دارای خط دید مستقیم با شی باشد ، گرد و غبار ، بخار آب یا دی اکسید کربن موجود در هوا ممکن است از رسیدن اشعه به لنز جلوگیری کندو سبب خطای در اندازه گیری شود.در برخی موارد اندازه گیری دما توسط ترمومتر غیر تماسی از فیبر نوری جهت انتقال اشعه ها استفاده می شود که با محاسبات خاصی می توان دما را اندازه گیری نمود.



نحوه کار ترمومتر لیزری:

روشهای اندازه گیری دما را می توان به صورت تماسی و غیر تماسی تقسیم کرد.  در روش تماسی، تماس یک سنسور که می تواند  دماسنج ترموکوپل یا  دماسنج مقاومتی (ترمورزیستنس (PT100)) باشد عامل اندازه گیری دماست.همچنین در این روش که در مدلهای آنالوگ بیشتر به روش بیمتال یا Gas-filled  معروف است از یک حباب به همراه یک لوله موئین که همان ترمومتر جیوه ای است نیز به عنوان ابزار اندازه گیری دما استفاده می شود دیگر ابزار این خانواده ترمومتر یا دماسنج گازی است .

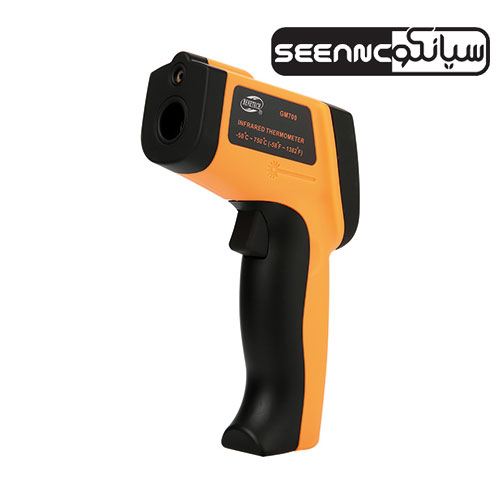

                                                     ترمومتر لیزری ارزان قیمت GM320

 در روش اندازه گیری غیر تماسی که  بر مبنای مقدار تابش گسیل شده فروسرخ اجسام  هدف استوار است از سنسور ها الکتریکی، مدارات، آشکار سازها و پیزو الکتریک ها در سنجش دما استفاده می کنند. این دماسنج ها به نام های پیرو متر یا ترمومتر تفنگی یا  ترمومتر لیزری مشهور هستند  این تجهیزات دما را با مقیاس درجه سانتیگراد اندازه گیری می کنند که گاه از  مقیاس دیگری نظیر فارنهایت نیز  که بسیار معمول می باشد و همچنین در معادلات فیزیکی از مقیاس کلوین استفاده میگردد .این تجهیزات در مدل های پیشرفته تر به نام ترمومتر دیجیتال به بازار عرضه می شوند که مدل های زیر انواع این خانواده اند  که در این فروشگاه عرضه می شود. جهت مشاهده مشخصات فنی، قیمت و خرید ترمومتر های لیزری عرضه شده بر روی لینک کلیک کنید.
