آموزش طریقه کار با دستگاه میگر | تستر عایق ولتاژ دیجیتال  :

دستگاه میگر یا تستر عایق ولتاژ KYORITSU 3125 دستگاهی کامل جهت تست عایق کابلهای فشار متوسط که می توان از این دستگاه برای تست ولتاژهای 500 V به 5000 V و تا 1000 GΩ را اندازه گیری و استفاده کرد. این دستگاه ساخت کمپانی KYORITSU ژاپن و دارای یک سال گارانتی می باشد.

طرز کار با میگر :

دقیقا ً‌همانند اندازه گیری معمولی مقاومت با این تفاوت که در نوع دستی ، توسط دسته ای که در بغل میگر است آنرا چرخانده ، که بدین ترتیب ژنراتوری به گردش در می آید ، در نتیجه ولتاژ تولید می شود که آن ولتاژ توسط ترانسفورماتورهای افزاینده ، افزایش یافته و سپس توسط یکسو کننده ها به ولتاژ مستقیم (dc) تبدیل می شود و مورد استفاده قرار می گیرد .

طرز تشخیص سالم بودن میگر :

دسته ای را که در بغل میگر است می چرخانیم و دو سر سیم ها را با هم اتصال می دهیم ، اگر عقربه روی صفر قرار گرفت میگر ( میگر ) سالم است . برای تست آوومتر دو سر پراپ آنرا بهم وصل می کنیم و رنج را روی اهم قرار می دهیم عقربه باید منحرف شود که در این صورت سالم است .در مورد ولت متر و آمپر متر باید با اندازه گیری ولتاژ و آمپرهای مشخص صحت آنرا تشخیص داد .

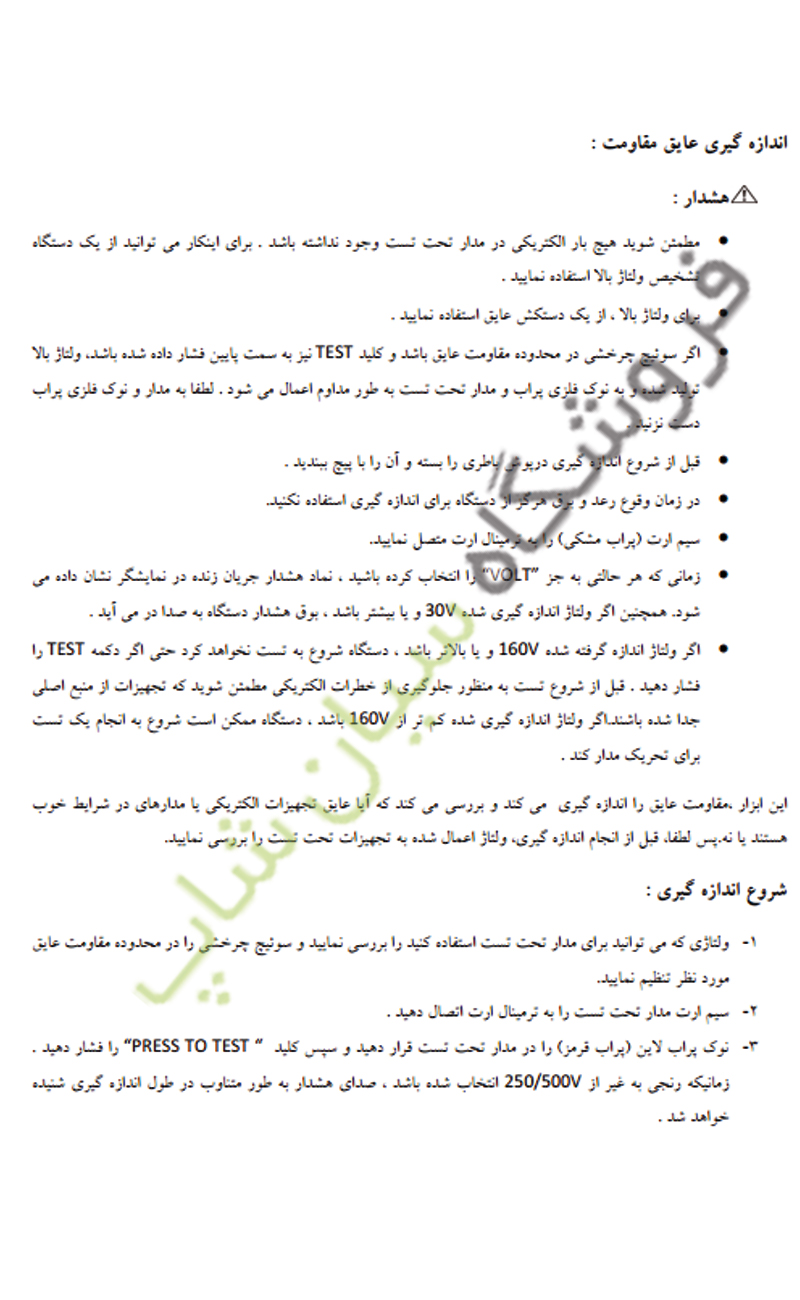

طریقه میگر زدن روی ماشین ها :

ابتدا لازم است اطمینان کامل از قطع برق حاصل کنیم و پس از آزمایش عدم وجود ولتاژ با رعایت کامل ایمنی توسط دو نفر مقاومت عایقی دستگاهها اندازه گیری می شود .

طریقه استفاده از آمپر متر چنگکی  :

این نوع اختصاص به اندازه گیری جریان متناوب در هادی دارد . بهتر است برای استفاده از این آمپر متر از وسایل ایمنی نظیر دستکش عایق استفاده کرد ، بدین ترتیب که با فشار دادن ضامن آمپر متر که معمولاً در دستشان قرار دارد دهانه آمپر متر باز می شود . کابل هادی جریان را در داخل دو فک دهانه آمپر متر قرار داده و ضامن را رها میکنیم ( در بعضی جهت قرار گیری هادی در میان فکها مهم است ) تا فکهای آمپر متر بسته شود و بدین ترتیب دو فک مانند حلقه ای دور کابل را می گیرند . حال با عبور جریان از کابل عقربه آمپر متر منحرف و جریان گذرا از کابل را نشان می دهد

این محصول به صورت مستقیم توسط شرکت فنی مهندسی سیانکو برای کاربران عزیز عرضه میشود.





مشخصات فنی میگر KYORITSU 3125  :

  • رنج ولتاژ : 500V/1000V/2500V/5000V
  • رنج مقاومت : 0.0~99.9MΩ/100~999MΩ/1.00~9.99GΩ/10.0~99.9GΩ/100~1000GΩ
  • دارای صفحه نمایش بزرگ با نور پس زمینه
  • دارای تابع اندازه گیری زمان
  • ذارای شاخص ولتاژ و تخلیه ولتاژ
  • با قابلیت خاموش شدن بصورت اتوماتیک

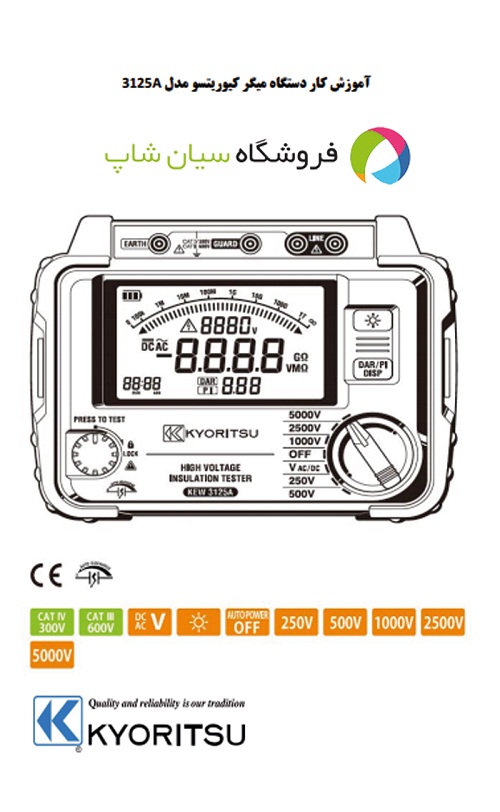

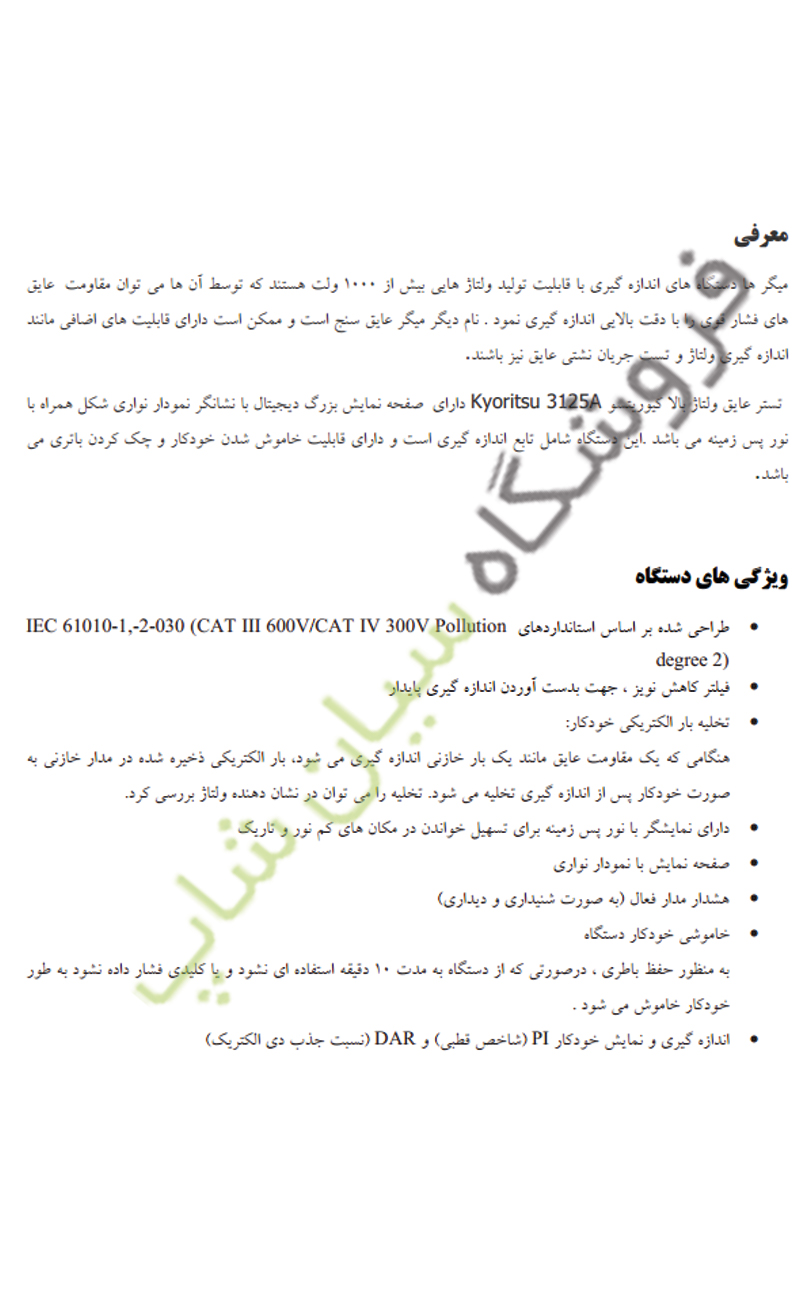

Kyoritsu 3125 High Voltage Insulation Tester

Featuring a large digital display with bar graph indication and back light, the Kyoritsu 3125 High Voltage Insulation Tester has a wide range measurements and a timer measurement function.

  • Wide range measurements from 500V to 5000V and up to 1000GΩ.

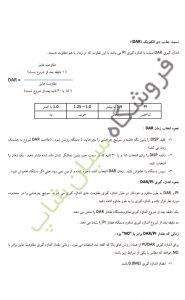

  • Polarization Index measurement (PI).
  • Indication of Output voltage and Discharge voltage.
  • Auto-discharge function and Voltage output warning function.
  • Auto power off and Battery Check.
  • Safety standard IEC 61010-1 CAT.III 600V
